单面PCB电路板工艺特点

板材：	FR4	层板：	单面PCB
最小孔径：	0.3mm	板厚：	1.6mm
线宽线距：	0.3mm	铜箔厚度：	1oz
表面处理方式：	沉金	阻焊字符：	绿油白字
介电常数：	4.3	工艺特点	FR-4单面线路板

什么是单面线路板？

我们都知道印制电路板分为单面电路板，双面线路板、多层电路板。

PCB中的层数是表示它具有的导电层或铜箔层的数量。其实，印刷电路板除了导电层或者铜箔层外，PCB还有其他层，如基材层、介电层、阻焊层、丝印层等；然而，PCB的层数仅代表铜/导电/电路层数。因此，只具有一个导电层来创建电路的 PCB 被称为单层 PCB。

单层PCB是最简单的PCB，因为只有一层导电层。它广泛用于我们需要紧凑电路的数十种应用中。在所有类型的PCB中，由于单层PCB制作简单，价格便宜，因此是很多应用的首选，也是购买最多的。当电路非常复杂且无法在单层电路上实现时，设计人员会选择双层或多层 PCB。否则，单层 PCB 是任何设备、产品或项目的首选。

为什么单面PCB电路板也需要打样？

PCB打样，也叫做PCB 原型制作，就像用于测试目的的测试板。在 PCB 设计过程中，您可能需要更改很多东西并提出不同的设计和数十次改动。在PCB打样后测试结果为出来之前，您永远不知道您的 PCB 是否适合大规模生产。因此，您需要用到打样来验证您的设计。

PCB单面板和其他印制电路板一样，再简单的设计也容易出错，因此，即使是单面PCB，其在批量制造前打样也必不可少。

精鸿益电路提供PCB快速打样服务

我们致力于为您提供快速便捷的PCB快速打样，PCB加急打样，确保PCB设计能够得到快速有效的验证，促进批量生产和项目交付。您只需向我们发送PCB Gerber文件、订购数量，工艺要求等，我们即可向您提供优质的电子制造服务。

单面PCB的类型

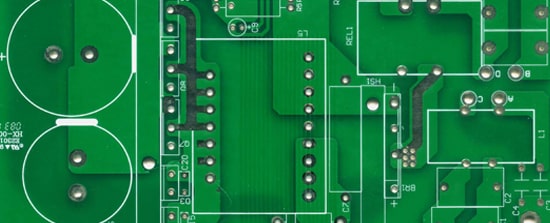

	单面刚性PCB 单面刚性PCB由玻璃纤维等刚性材料制成。这种有一个缺点就是不灵活，但是可防止电路弯曲和断裂。目前，单面刚性PCB用于不同类型的设备，例如计算器和电源等。

单面柔性线路板	单面高频电路板

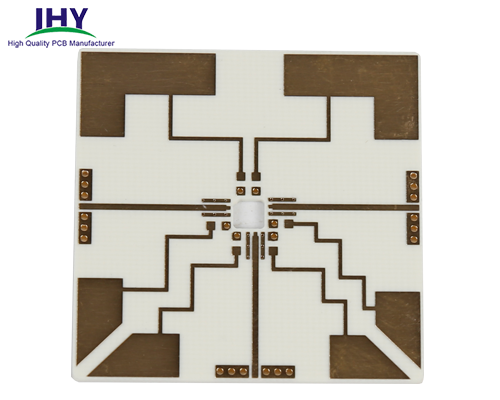

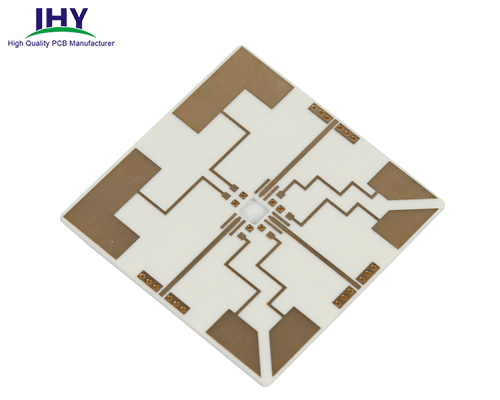

柔性线路板也具有单面、双面与多层的特性，柔性线路板是由一种柔性材料，而不是刚性材料制。与单层刚性PCB相比，单面柔性线路板具有许多优点，但其制造成本相对而言则会更高。	单面高频电路板是用于高频电路的单层 PCB 类型，通常以千兆赫为单位。这些 PCB 由聚四氟乙烯或聚苯醚 (PPO) 材料制成。在选择高频单层PCB时，要考虑很多方面，如介电损耗、热膨胀和吸水率等。

单层软硬结合板	单面铝基线路板
它是一种由塑料和玻璃纤维组合而成的单层 PCB。两种材料组合成单层。与单层刚性和柔性 PCB 相比，它具有许多优点，例如它减少了整个 PCB 的重量和尺寸。	它是用铝作为基材制成的单层PCB类型。这种PCB的设计几乎与铜基线路板相同，但唯一的区别是在这些PCB中，使用铝基板代替铜。铝基材与绝热材料一起使用，用于将热量从绝热材料传递到背面。

单面线路板的优缺点

单面PCB的优势

· 设计更简单

单面 PCB 的设计非常简单。只有一层导电层，因此设计人员很容易进行设计。设计过程中的错误更。

· 制作更简单

由于单面线路板设计较为简单，因此其也更容易生产与制造。您可以轻松找到一家能够生产单面PCB线路板的厂家，应该说所有的线路板厂都可以提供此服务。

· 成本更低

毋庸置疑，制作单层PCB的成本低于多层PCB。因为单面PCB的制作工序会更少，制作更简单。如果您批量订购，PCB的价格将进一步降低。如果从节省成本的角度出发，单层 PCB 是您的最佳选择。

· 更稳定可靠

单层PCB设计简单，因此更可靠。出现错误和故障的机会更少。它提供卓越的性能和高可靠性。也确保了电路板和组件的持久运行。

· 更易于测试和维修

单层 PCB 的测试比多层 PCB 更容易。PCB 可以很容易地通过 AOI 进行检查，或者在 BGA 组件的情况下可以使用 X 射线检查。如果有任何故障，它可以很容易地被检测出来。而且，维修单层PCB也更容易、更简单。

单层PCB的缺点

· 大尺寸

在多层PCB中，线路是分布在多个布线层，这使得线路板的结构更为紧凑，也有效的减少了PCB的尺寸。但是，单层PCB的电路仅存在于一层，所有的线路都在这一层上，因此其最终的尺寸会更大，所占用的空间也会更大。

· 无法处理复杂的设计

如果您的项目要求是复杂的电路，则无法在单层 PCB 上实现。

· 速度慢

与多层 PCB 相比，单层 PCB 的信号传输速度较慢。如果您需要高速，则需要使用双层或多层 PCB。

单面电路板的叠层结构

单层 PCB 中的叠层非常简单。只有两个主要层，但如果我们计算总层数，包括阻焊层、表面处理和丝印。但是，重要的层只有两层：导电层和基层。

导电层

导电层传导信号并到点。单层PCB中只有一层导电层，通常由铜制成。其他材料，如金和银，也可以用作导电层，但铜是最具成本效益和可行的。

基材层

PCB常用的基材为FR-4。基材层为所有其他层提供平台或基础。

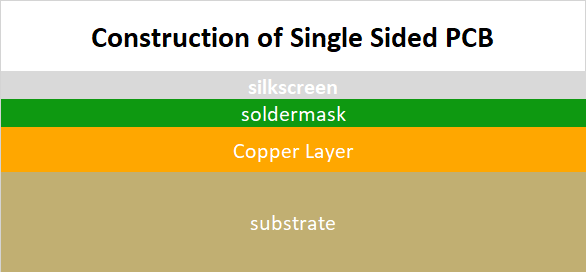

单面线路板的叠层结构

单面线路板的应用

单层PCB非常常见，我们身边通常有几十种使用单面PCB的设备。我们看到的一些常见设备是：

· 自动售货机

· 摄像系统

· 监视

· 计算器

· 打印机

· 固态硬盘

· 咖啡机

· LED照明

· 包装设备

· 传感器产品

· 电源

· 继电器

· 收音机和立体声设备

· 定时器

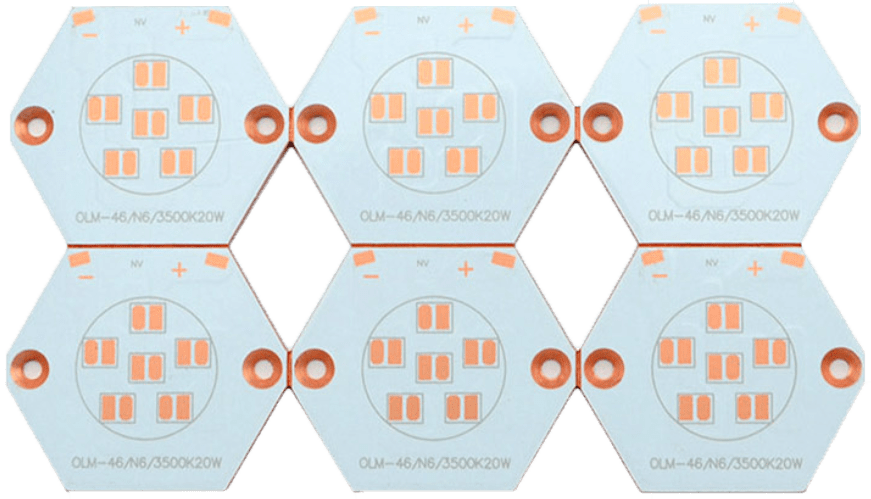

单面铝基板和单面铜基板是我们最常见的单面电路板的应用

单面铝基板和单面铜PCB是我们最常见的单面电路板应用

之所以选择单面PCB是因为其比多层PCB性价比更高，但是对于复杂的应用和电路，我们就只能选择双面电路板或者多层电路板了。

单层PCB价格

单层 PCB 的价格取决于各种因素。

首先是基材的选择。您可以选择金属、FR-4、PTFE 或其他材料。除了材料的类型外，板厚也是影响单面PCB价格的因素之一，板厚越厚价格越高，一般来讲，1.6mm以上的板厚，每增加0.4mm，价格可能就会有10%-15%的幅度。然后，则是电路板的尺寸。之后，您可以考虑表面处理工艺、铜厚等和其他一些因素。

PCB 的价格也取决于订单量的大小。大批量订单将为您降低单片的成本。因此，如果您有批量订单，您也可以降低成本。
