首 页 >> 公司概况 >> 工艺能力

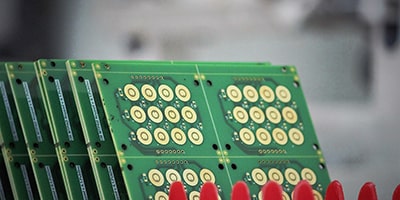

刚性PCB
刚性PCB制造能力

柔性PCB
柔性线路板加工能力

· 层数:1-32

· 最小起订量:1 pcs

· 材料:FR4、铝等。

· 层压板:生益、Rogers、Isola等。

· 板厚:0.1-8.0mm

· 最大尺寸:533.4 * 762mm

· 交货时间:24 小时 – 7天

· 类型:LED PCB、HDI PCB、阻抗控制板、高频高速板、单双面线路板、高多层线路板

· 阻焊颜色:绿色、白色、黄色、黑色、红色等

· 表面处理:喷锡、沉金、沉银、沉锡、OSP等

· 层数:1-10

· 最小起订量:1 pcs

· 层压板:杜邦PI、生益PI

· 最小孔径:0.1mm

· 板厚:0.05mm+/-0.02mm

· 最大尺寸:480*4000mm

· 拼板尺寸:250*510mm

· 交货时间:24 小时 – 7天

· 类型:单面柔性线路板、双面柔性线路板、多层柔性电路板

· 阻焊颜色:绿色、白色、蓝色、黑色、红色、黄色等

· 表面处理:沉金、OSP

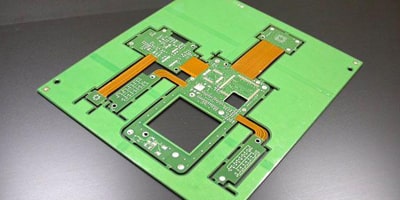

刚柔结合PCB
刚柔结合PCB加工能力

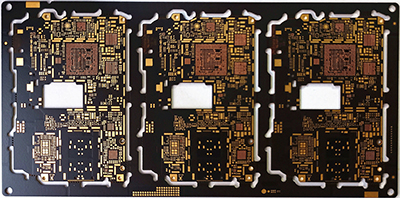

HDI PCB
HDI PCB制程能力

· 层数:1-32

· 层压板:杜邦 PI,无卤

· 厚度:0.20 – 5.50mm

· 最大尺寸:610X640mm

· 线宽线距:3mil3mil

· 最小孔径:4mil

· 阻抗控制:+/-10%

· 类型:双面软硬结合板、高多层刚柔结合板

· 阻焊颜色:绿色、白色、蓝色、黑色、红色、黄色等

· 表面处理:HASL(LF)、ENIG、沉锡/银、OSP等

· 层数:4-24层

· 最小起订量:1 pcs

· HDI 结构:1+N+1、2+N+2、3+N+3

· 质量等级:标准IPC 2

· 交货时间:2 天 – 5 周

· 材料:FR4 标准 Tg 140°C | FR4 高 Tg 170°C 等

· 板尺寸:最小 6*6mm | 最大457*610mm

· 板厚:0.4mm – 3.0mm

· 阻焊颜色:绿色、白色、蓝色、黑色、红色、黄色等

· 表面处理:HASL(LF)、ENIG、沉锡/银、OSP等

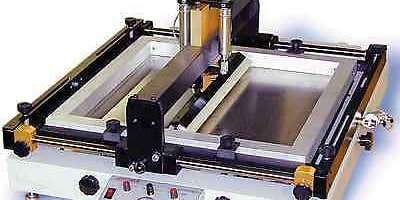

PCB钢网制作
PCB钢网制作能力

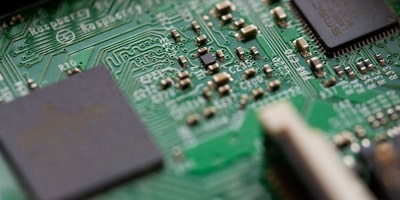

PCBA贴片加工
PCBA贴片加工能力

· 技术:100% 激光切割

· 类型:有框、无框、电铸、纳米涂层

· 使用材料:不锈钢

· 钢网厚度:0.06 ~ 0.3 mm

· 最小切割宽度:0.05 毫米

· 最大尺寸:736 X736 毫米

· 孔径公差:0.007mm以内

· 允许基准数据:是

· 允许面板化数据:是

· 交货:1 ~ 2 天

· PCB类型:刚性PCB,柔性PCB,刚柔结合PCB,单双面以及多层PCB等。

· PCB尺寸:50*50mm – 774*710mm

· 材质:刚性 | 金属芯 | 软板

· PCB形状:任何

· 交货周期:加急打样(少于100pcs,极限24小时),小批量72小时

· 数量:从打样到大批量,无最小起订量

· 产品交付合格率:≥99%

· 组装服务类型:贴片组装、通孔插件组装、混合组装、来料组装、元器件代购、PCB·电路板代为制作、PCB钢网代开
