  • 产品名称:

    单面线路板_单面PCB_PCB单面板厂 - 精鸿益电路

  • 所属分类:单面线路板
  • 在线预订
  • 详细介绍

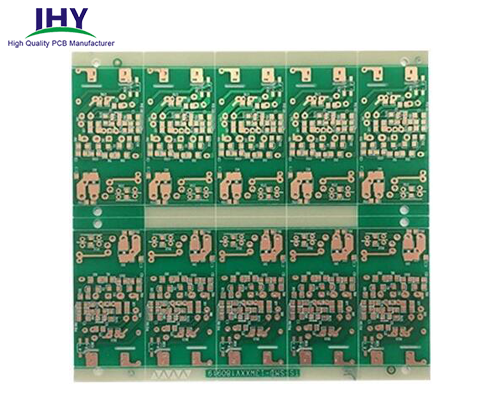

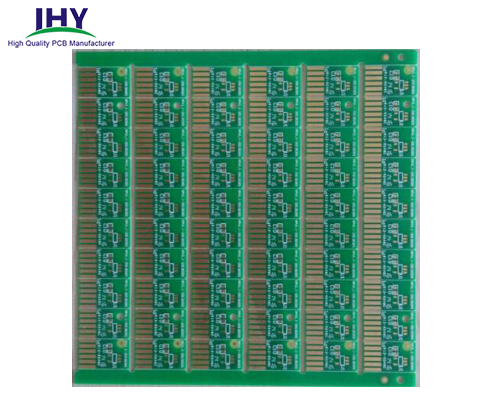

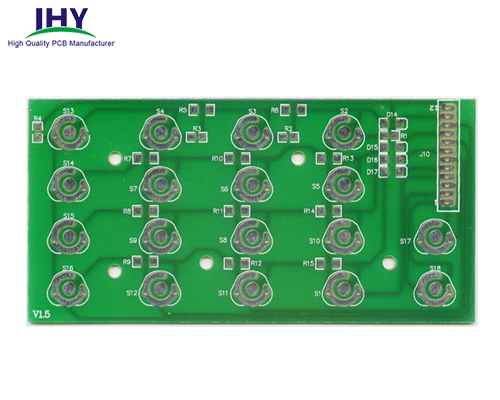

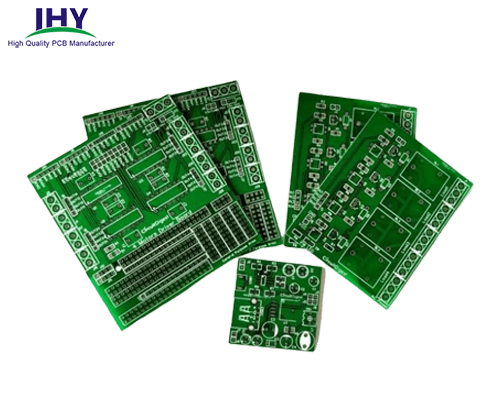

单面PCB电路板工艺特点


板材:

FR4

层板:

单面PCB

最小孔径:

0.3mm

板厚:

1.6mm

线宽线距:

0.3mm

铜箔厚度:

1oz

表面处理方式:

沉金

阻焊字符:

绿油白字

介电常数:

4.3

工艺特点

FR-4单面线路板


什么是单面线路板?


我们都知道印制电路板分为单面电路板双面线路板多层电路板


PCB中的层数是表示它具有的导电层或铜箔层的数量。其实,印刷电路板除了导电层或者铜箔层外,PCB还有其他层,如基材层、介电层、阻焊层、丝印层等;然而,PCB的层数仅代表铜/导电/电路层数。因此,只具有一个导电层来创建电路的 PCB 被称为单层 PCB。


单层PCB是最简单的PCB,因为只有一层导电层。它广泛用于我们需要紧凑电路的数十种应用中。在所有类型的PCB中,由于单层PCB制作简单,价格便宜,因此是很多应用的首选,也是购买最多的。当电路非常复杂且无法在单层电路上实现时,设计人员会选择双层或多层 PCB。否则,单层 PCB 是任何设备、产品或项目的首选。


单面PCB的类型


单面电路板

单面刚性PCB


单面刚性PCB由玻璃纤维等刚性材料制成。这种有一个缺点就是不灵活,但是可防止电路弯曲和断裂。目前,单面刚性PCB用于不同类型的设备,例如计算器和电源等。

单面柔性线路板

单层高频PCB电路板

单面柔性线路板

单面高频电路板

柔性线路板也具有单面、双面与多层的特性,柔性线路板是由一种柔性材料,而不是刚性材料制。与单层刚性PCB相比,单面柔性线路板具有许多优点,但其制造成本相对而言则会更高。

单面高频电路板是用于高频电路的单层 PCB 类型,通常以千兆赫为单位。这些 PCB 由聚四氟乙烯或聚苯醚 (PPO) 材料制成。在选择高频单层PCB时,要考虑很多方面,如介电损耗、热膨胀和吸水率等。

单面高频电路板

单面铝基线路板

单层软硬结合板

单面铝基线路板

它是一种由塑料和玻璃纤维组合而成的单层 PCB。两种材料组合成单层。与单层刚性和柔性 PCB 相比,它具有许多优点,例如它减少了整个 PCB 的重量和尺寸。

它是用铝作为基材制成的单层PCB类型。这种PCB的设计几乎与铜基线路板相同,但唯一的区别是在这些PCB中,使用铝基板代替铜。铝基材与绝热材料一起使用,用于将热量从绝热材料传递到背面。


单面线路板的优缺点

单面PCB的优势


· 设计更简单

单面 PCB 的设计非常简单。只有一层导电层,因此设计人员很容易进行设计。设计过程中的错误更。


· 制作更简单

由于单面线路板设计较为简单,因此其也更容易生产与制造。您可以轻松找到一家能够生产单面PCB线路板的厂家,应该说所有的线路板厂都可以提供此服务。


· 成本更低

毋庸置疑,制作单层PCB的成本低于多层PCB。因为单面PCB的制作工序会更少,制作更简单。如果您批量订购,PCB的价格将进一步降低。如果从节省成本的角度出发,单层 PCB 是您的最佳选择。


· 更稳定可靠

单层PCB设计简单,因此更可靠。出现错误和故障的机会更少。它提供卓越的性能和高可靠性。也确保了电路板和组件的持久运行。


· 更易于测试和维修

单层 PCB 的测试比多层 PCB 更容易。PCB 可以很容易地通过 AOI 进行检查,或者在 BGA 组件的情况下可以使用 X 射线检查。如果有任何故障,它可以很容易地被检测出来。而且,维修单层PCB也更容易、更简单。


单层PCB的缺点


· 大尺寸

在多层PCB中,线路是分布在多个布线层,这使得线路板的结构更为紧凑,也有效的减少了PCB的尺寸。但是,单层PCB的电路仅存在于一层,所有的线路都在这一层上,因此其最终的尺寸会更大,所占用的空间也会更大。


· 无法处理复杂的设计

如果您的项目要求是复杂的电路,则无法在单层 PCB 上实现。


· 速度慢

与多层 PCB 相比,单层 PCB 的信号传输速度较慢。如果您需要高速,则需要使用双层或多层 PCB。


单面电路板的叠层结构


单层 PCB 中的叠层非常简单。只有两个主要层,但如果我们计算总层数,包括阻焊层、表面处理和丝印。但是,重要的层只有两层:导电层和基层。


导电层


导电层传导信号并到点。单层PCB中只有一层导电层,通常由铜制成。其他材料,如金和银,也可以用作导电层,但铜是最具成本效益和可行的。


基材层


PCB常用的基材为FR-4。基材层为所有其他层提供平台或基础。

单面线路板的叠层结构


单面线路板的应用


单层PCB非常常见,我们身边通常有几十种使用单面PCB的设备。我们看到的一些常见设备是:


· 自动售货机

· 摄像系统

· 监视

· 计算器

· 打印机

· 固态硬盘

· 咖啡机

· LED照明

· 包装设备

· 传感器产品

· 电源

· 继电器

· 收音机和立体声设备

· 定时器

单面铝基板和单面铜基板是我们最常见的单面电路板的应用

单面铝基板和单面铜PCB是我们最常见的单面电路板应用


之所以选择单面PCB是因为其比多层PCB性价比更高,但是对于复杂的应用和电路,我们就只能选择双面电路板或者多层电路板了。


单层PCB价格


单层 PCB 的价格取决于各种因素。


首先是基材的选择。您可以选择金属、FR-4、PTFE 或其他材料。除了材料的类型外,板厚也是影响单面PCB价格的因素之一,板厚越厚价格越高,一般来讲,1.6mm以上的板厚,每增加0.4mm,价格可能就会有10%-15%的幅度。然后,则是电路板的尺寸。之后,您可以考虑表面处理工艺、铜厚等和其他一些因素。


PCB 的价格也取决于订单量的大小。大批量订单将为您降低单片的成本。因此,如果您有批量订单,您也可以降低成本。


单面PCB是如何生产出来的?


PCB的制造是一个漫长而复杂的过程。即使是单面线路板也要经过前前后后十几道工序才能制造出来。下面是单面PCB的制作流程:


开料→钻孔→外层图形→蚀刻→检验→丝印阻焊→丝印字符→外形加工(锣边)→测试→终检→出货


单面PCB线路板制造
