了解刚性 PCB 与柔性 PCB（柔性线路板），何时最好使用一种类型而不是另一种类型，并了解与每种 PCB 类型相关的一些制造步骤。

印刷电路板并不总是“板”

当使用术语“PCB”时，许多人会想到刚性PCB（印刷电路板）。但是，术语 PCB 可以指刚性 PCB 或柔性 PCB。柔性 PCB 通常被称为柔性电路，但它们也有其他名称，包括柔性板、柔性电路板、柔性印刷电路板，以及更正式的柔性电子产品。柔性电路最近获得了巨大的普及，因为它们可以成型、弯曲、扭曲和折叠成无限的配置。然而，最终， 刚性 PCB 和柔性 PCB 在最基本的意义上具有相同的最终功能， 即将各种电气和机械组件连接在一起.

何时使用刚性，何时使用柔性

刚性 PCB 的成本通常低于柔性电路.我之所以说“典型”，是因为在考虑总拥有成本时，有些应用在使用柔性 PCB 时，与使用刚性 PCB 相比可能更便宜。要真实准确地了解总拥有成本，您首先需要了解这样一个事实，即柔性电路可以消除对连接器、线束和其他电路板等组件的需求。通过从设计中去除这些组件，材料成本、人工和装配成本以及废料成本都降低了。

许多电子设备（笔记本电脑和台式电脑、音频键盘、固态硬盘 （SSD）、平板电视和显示器、儿童玩具和各种电子产品）都使用刚性 PCB 而不是柔性 PCB。然而，柔性电路可以在超紧凑和/或高性能设备中找到，包括 GPS 装置、平板电脑、智能手机、相机和可穿戴设备。

更复杂的电路并不是使用柔性电路的唯一原因;低技术应用（例如柜台下 LED 灯，见下图）可能会使用柔性电路技术，在某些情况下，因为它使安装变得更加容易。

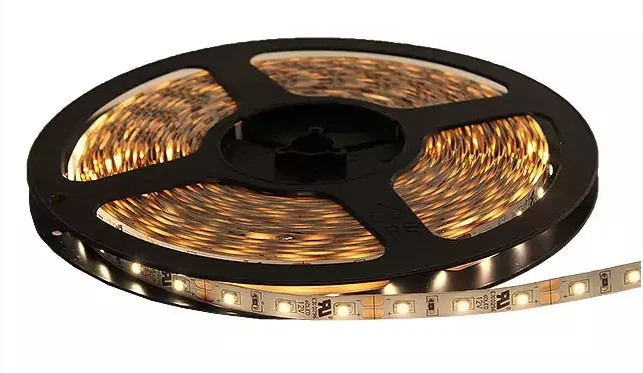

LED柔性灯条

最后，如果需要，柔性电路和刚性电路可以一起使用，作为统一的PCB。这种方法也许可以两全其美。

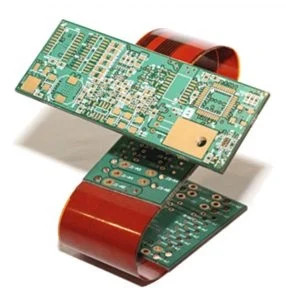

由刚性和柔性 PCB 组成的 PCB 设计

刚性PCB和柔性电路之间的一些异同

在设计刚性 PCB 时， 必须遵循某些设计规则， 包括最小孔尺寸， 最小空间和走线宽度， 到电路板边缘的最小距离， 以及铜和整体设计厚度.此外， 刚性和柔性 PCB 之间共享许多制造工艺步骤.这些工艺步骤包括孔和通孔的钻孔和电镀、照片成像和显影、铜迹线、焊盘、轮廓和平面的蚀刻，以及电路板的加热（烘烤）以去除 PCB 中的水分。在制造过程中的这一点上，刚性 PCB 前往阻焊站，而柔性电路则前往覆盖层站。

柔性电路叠加

柔性电路覆盖层，也称为覆盖层，是一种用于封装和保护柔性电路的外部电路的层压工艺。柔性电路的覆盖膜类似于刚性 PCB 的阻焊层，但有一个很大的区别......覆盖膜是柔韧的！根据 allflexinc.com 的说法，“覆盖膜通常是涂有热固性粘合剂的聚酰亚胺薄膜。薄膜厚度从0.0005“到0.005”不等，最常见的是0.001“和0.002”。

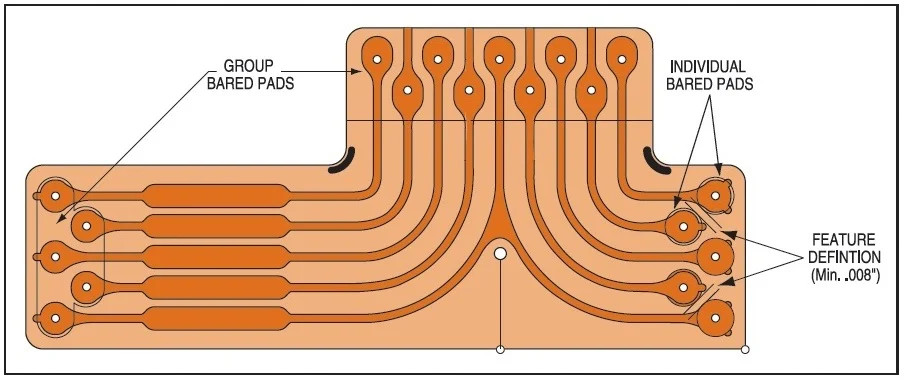

带覆盖层的柔性电路

聚酰亚胺和粘合剂覆盖层使用压力和热量进行层压，热量有助于粘合剂轻松流动并填充走线和垫之间的任何间隙;这样可以防止空气滞留在各层之间。allflexinc.com 再次表示：“胶粘剂的流动是必要的，因为它有助于确保完全的表面接触和封装。粘合剂往往会在下图所示的开口周围略微渗出。这种渗出通常被称为'胶粘剂挤出'，实际上是一种理想的现象。

柔性电路覆盖胶挤出

覆盖层压过程完成后，使用钻孔、布线或激光切割制作任何组件和/或特征开口。不能使用蚀刻。

刚性和柔性PCB的IPC标准

以下 IPC 标准列表适用于刚性 PCB 和柔性电路.请注意，此列表并非详尽无遗，可能需要考虑其他IPC标准。您应该查阅 ipc.org 网站，了解可用的IPC标准的完整列表。

IPC-2221A，印制板设计通用标准

IPC-2223，柔性印制板的分段设计标准

IPC-4101，刚性和多层印制板基材规范

IPC-4202，用于柔性印刷电路的柔性基底电介质

IPC-4203，用作柔性印刷电路和柔性粘合剂粘合膜盖板的粘合剂涂层介电薄膜

IPC-4204，用于柔性印刷电路制造的柔性金属包层电介质

IPC-6013，柔性印刷布线的鉴定和性能规范

综上所述

尽管刚性和柔性印刷电路板从根本上服务于相同的目的——将各种电气和机械组件连接在一起——但这两种技术在生活中都有其地位。虽然刚性和柔性 PCB 都使用许多相同的设计规则， 但柔性 PCB 由于其额外的制造工艺步骤而需要一些额外的规则.尽管刚性 PCB 至少在最初看起来成本较低，但在宣布柔性电路太贵之前，绝对应该考虑设计的总拥有成本。

最后，需要注意的是，并非所有板房都能够制造柔性 PCB。 在开始柔性电路设计之前，您应该采访多个板厂并讨论柔性 PCB 构建选项和相关成本。
