  • 产品名称:

    柔性PCB打样

  • 所属分类:PCB打样
  • 在线预订
  • 详细介绍

FPC柔性电路板打样工艺能力



板材:

聚酰亚胺、聚酯、PET、PT等

层板:

单面、双层、多层

最小孔径:

0.2mm

板厚:

0.068-0.6mm

线宽线距:

2mil/2mil

铜箔厚度:

1/1oz

表面处理方式:

沉金、OSP等

阻焊:

阻焊:层压覆盖膜、液态感光油墨、PI油墨

最小BGA:

0.3mm

工艺特点

多层线路板,精密线路

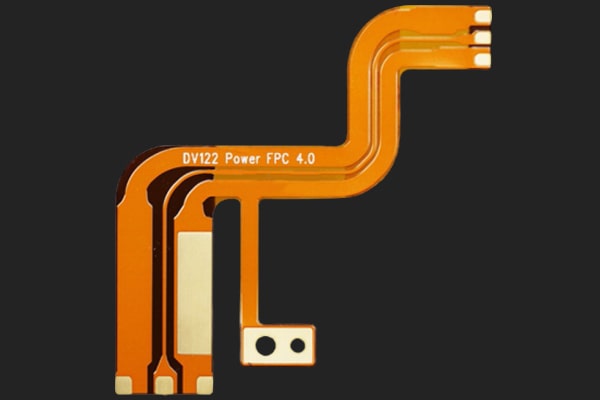

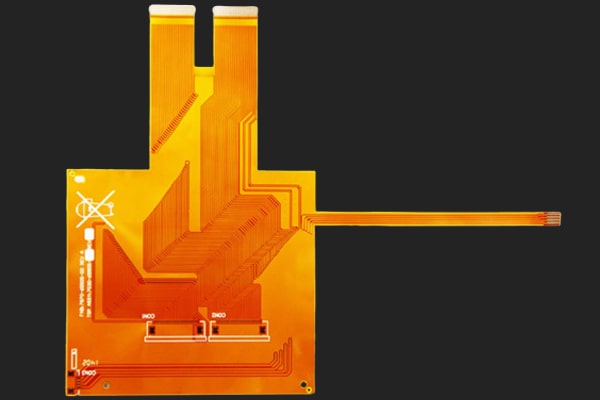

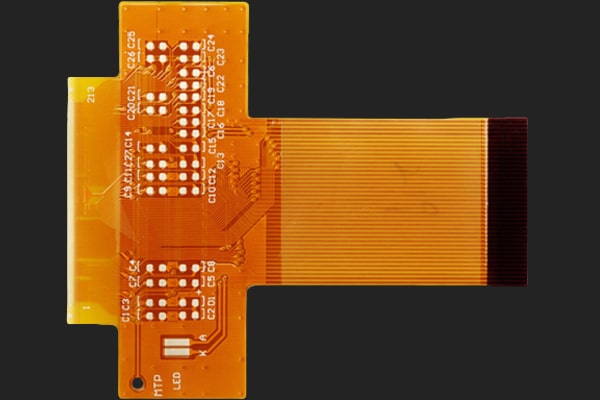

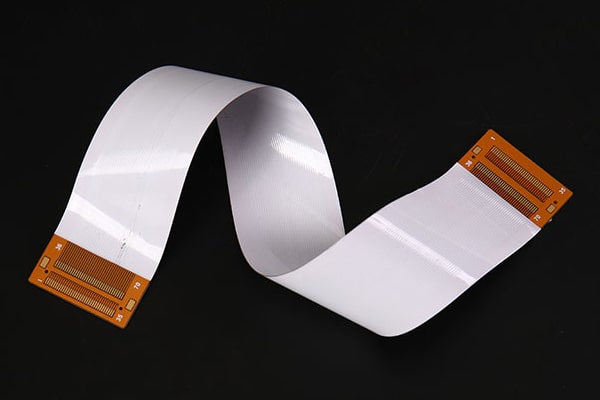

柔性电路板图片


FPC柔性电路板 多层FPC柔性线路板


柔性电路板 柔性线路板


柔性电路板(Flexible Printed Circuit 简称FPC,也称软性电路板、揉性电路板、软板)是以聚酰亚胺或聚酯薄膜为基材制成的一种具有高度可靠性,绝佳的可挠性印刷电路板。具有配线密度高、重量轻、体积小、散热性好、安装方便、厚度薄、弯折性好的特点。


柔性电路板打样工艺流程


1、单面柔性线路板工艺流程:工程文件--铜箔--前处理--压干膜--曝光--显影--蚀刻--剥膜--AOI--前处理--贴覆盖膜(或油墨印刷)--电镀前处理--电镀--电镀后处理--压补强--外型冲切--电测--外观检查--出货


2、双面柔性电路板工艺流程:工程文件--铜箔--钻孔--黑空(PTH)--镀铜--前处理--压干膜--曝光--显影--蚀刻--剥膜--AOI--前处理--贴覆盖膜(或油墨印刷)--电镀前处理--电镀--电镀后处理--压补强--外型冲切--电测--外观检查--出货


对以上流程来讲,最精细的线宽线距在50um的样子。


PCB硬板多层线路板的制作流程


多层PCB打样开始之前,我们首先需要了解的是PCB多层线路板的制作流程:


1、寻找一家可靠的PCB打样厂家

2、开料:将PCB覆铜板按照拼板尺寸进行切板;

3、钻孔:依据工程材料,在所开契合请求尺寸的板料上,相应的位置钻出所求的孔径;

4、沉铜:沉铜是应用化学办法在绝缘孔壁上堆积上一层薄铜;

5、图形转移:图形转移是消费菲林上的图像转移到板上;

6、图形电镀:图形电镀是在线路图形暴露的铜皮上,或孔壁上电镀一层到达请求厚度的铜层与请求厚度的金镍或锡层;

7、退膜:用NaOH溶液退去抗电镀掩盖膜层使非线路铜层暴露出来;

8、蚀刻:蚀刻是应用化学反响法将非线路部位的铜层腐蚀去;

9、阻焊:起到维护线路和阻止焊接零件时线路上锡的作用;

10、字符(丝印):字符是提供的一种便于辩认的标志;

11、表面处理:维护铜面不蚀氧化,以保证具有良好的焊接性能;

12、成型:经过模具冲压或数控锣机锣出客户所需求的外形成型的办法有机锣,啤板,手锣,手切;

13、测试:经过电子100%测试,检测目视不易发现到的开路,短路等影响功用性之缺陷;

14、终检:经过100%目检板件外观缺陷,并对细微缺陷停止修理,防止有问题及缺陷板件流出。


PCB多层线路板打样难点


PCB多层线路板制作工艺较为复杂,难度系数较高,主要体现在如下几个方面:


1、层间对准的难点


由于多层电路板中层数众多,用户对PCB层的校准要求越来越高。通常,层之间的对准公差控制在75微米。考虑到多层电路板单元尺寸大、图形转换车间环境温湿度大、不同芯板不一致性造成的位错重叠、层间定位方式等,使得多层电路板的对中控制更加困难。


2、内部电路制作的难点


多层电路板采用高TG、高速、高频、厚铜、薄介质层等特殊材料,对内部电路制作和图形尺寸控制提出了很高的要求。例如,阻抗信号传输的完整性增加了内部电路制造的难度。宽度和线间距小,开路和短路增加,短路增加,合格率低;细线信号层多,内层AOI泄漏检测概率增加;内芯板薄,易起皱,曝光不良,蚀刻机时易卷曲;高层plate多为系统板,单位尺寸较大,且产品报废成本较高。


3、层压工艺中的难点


许多内芯板和半固化板是叠加的,在冲压生产中容易出现滑板、分层、树脂空隙和气泡残留等缺陷。在层合结构的设计中,应充分考虑材料的耐热性、耐压性、含胶量和介电厚度,制定合理的多层电路板的材料压制方案。由于层数多,膨胀收缩控制和尺寸系数补偿不能保持一致性,薄层间绝缘层容易导致层间可靠性试验失败。


4、钻孔制作难点


采用高TG、高速、高频、厚铜类特殊板材,增加了钻孔粗糙度、钻孔毛刺和去钻污的难度。层数多,累计总铜厚和板厚,钻孔易断刀;密集BGA多,窄孔壁间距导致的CAF失效问题;因板厚容易导致斜钻问题。


PCB打样是什么意思?


PCB打样,也叫做PCB 原型制作,就像用于测试目的的测试板。在 PCB 设计过程中,您可能需要更改很多东西并提出不同的设计和数十次改动。在PCB打样后测试结果为出来之前,您永远不知道您的 PCB 是否适合大规模生产。因此,您需要用到打样来验证您的设计。


为什么需要PCB打样?

为什么需要PCB打样

有些人可能会认为,设计和制作PCB原型后订购PCB更好,这是浪费时间。但是获得线路板打样服务的原因有很多。


1、错误检查


接受PCB打样服务的第一个也是最重要的原因是错误检查。无论多么资深的PCB设计师,设计出来的PCB都不能保证说100%没问题。您可以在软件上运行 PCB 和组件,但模拟和实际 PCB 之间存在巨大差异。即使 PCB模拟工作正常,也可能存在许多问题和错误。因此,要检测错误,您需要对所有内容进行物理测试,这就是 PCB打样的用武之地。


借助PCB打样,您可以轻松检测错误并对下一个原型进行一些修改。如果您正在研发新产品,那么您可以使用打样来轻松发现错误。


2、节省时间和成本


PCB批量制造需要时间和大量资金。如果批量生产有任何错误或故障,那么这将是时间和金钱的大量损失。每个项目的完成时间和预算都是有限的,因此您需要通过在正确的地方投资正确的费用来按时完成所有工作。一个PCB从打样制作到测试可能只需要几天时间,成本也很低。简单的PCB打样可能只需要几块钱,一个PCB快速打样工厂可以在2-3天内即可交付。


3、改进设计


事情总是有改进和修改的空间。很多时候,我们添加新的元器件,或者替换新的元器件的时候,都需要对设计做新的修改以期达到更好的效果。因此,为了验证和改进新的设计方案,我们需要用到打样来进行验证。


4、确保最终的设计无差错


当您使用PCB打样来检查每个PCB及其结果时,出错的可能性就会变得很低。PCB打样是无差错产品的基础。


5、降低甚至避免量产的错误


如果您尚未对设计进行验证即投入量产,这将是非常冒险的一种行为。有时候PCB打样可能会重复做几次才能确保最终的设计没有任何问题。


PCB打样需要注意哪些事项?

PCB打样注意事项

1、材料的选择


PCB材料也是决定您的PCB质量的重要因素。不同的材料用于不同类型的PCB。您需要根据您的需要选择合适的PCB板材。一些常见的材料类型和品牌有 FR-4、聚酰亚胺、Kapton、Rogers 等。其中最常见的则是标准的Fr-4,而且,大多数PCB打样厂家也只提供fr4。


2、PCB层数


我们知道,PCB可以有单层,双层和多层之分。他们的应用场景各有不同,单面和双面PCB应用于较为简单的电子产品。多层线路板由于集成度更高,设计更为精密,因此多层线路板更多的适用于高端电子终端产品,比如汽车电子,电脑,航空航天等。


3、PCB拼板方式


您需要了解自己的PCB的尺寸。一般单片PCB尺寸应该都不会太大,而且,大多数PCB打样厂家由于受到生产设备的限制,并不是所有尺寸的PCB都能制作。


由于CCL覆铜板厂家在出厂前规格都是统一的,因此为了最大化的利用覆铜板的有效面积就需要用到拼板技术。也就是将相同或者不同的PCB拼到在一起,同时生产,有效降低单片PCB的成本。


PCB线路板打样对工程师或者客户来讲,打样注意事项如下:


1、谨慎选择打样数量,有效控制成本。

2、特别确认设备包装,避免因包装错误导致打样失败。

3、进行全面的电气检测,提高PCB板的电气性能。

4、做好信号完整性布局,降低噪声,提高PCB稳定性。


对于PCB打样厂家,注意事项如下:


1、仔细检查PCB文件,避免数据问题。

2、全面进行工艺预审,避免接单后无法交付的问题。

3、控制生产数量,降低成本,保持质量。

4、提前与需要样品的客户沟通,防止错误发生。


PCB打板需要哪些资料?


1、PCB文件;Gerber文件等;

2、板材材质:如非阻燃板、阻燃板、半玻板、环氧玻纤板、高频板、铝基板等;

3、板材厚度:如0.3mm、0.5mm、0.8mm、1.0mm、1.2mm、1.6mm、2.0mm等;

4、印刷工艺:如阻焊和字符的颜色、用什么油墨(光固油墨、热固油墨、感光油墨等);

5、表面工艺:如普通助焊剂、表面喷锡(有铅或无铅)、OSP、表面镀金、表面镀镍等;

6、机械工艺:如模具冲裁、数控钻铣、是否拼板、是否V割等;

7、特殊要求:如有特别要求也要提供。


PCB打样价格

PCB打样价格的影响因素

通常,PCB打样价格受到如下因素的影响:


1、交货周期


PCB加急打样是影响PCB打样价格的影响因素之一。因为大部分的PCB快板厂都会加收加急费。精鸿益电路是一家专业从事PCB快板打样厂家,我们为客户提供线路板快板打样,PCBA打样,PCB批量制造和PCBA贴片组装服务。正常交货周期为7-15天,但是,对于任何特定的交货时间要求,我们可以进一步协调。得益于我们先进的PCB制造设备和流程管理,我们支持72小时快速交货,,最短可以在48小时内交货。


2、数量


PCB打样的数量绝对重要。一般来说,单片PCB打样的价格会高于中小批量的单价。订货量越大,边际成本越低。客户可根据实际需要确定订货数量。


3、PCB层数


印制电路板分为单面PCB板、双面PCB板、多层PCB板。相对而言,单面和双面板比多层板具有更低的制造周期和制造成本。为了减小PCB板的尺寸,可以考虑将PCB板设计为多层板,但随着层数的增加,制造难度也随之增加,制造成本也随之增加。


4、制造工艺


如果PCB中存在盲孔、埋孔、HDI、BGA、阻抗控制等特殊工艺,不仅会增加印刷电路板的设计成本,还会因难度增加而增加制造成本。因此,只有在特定需求下才使用特殊工艺来设计和制造PCB。


5、PCB材料


通常,用于制造PCB的材料是FR-4。但如果选择High TG材料,如High Tg170、High Tg180,或者选择Rogers品牌系列板材,PCB打样的订单价格也会增加。


6、工程费


PCB快板打样厂家收取的工程费也是影响PCB打样价格的因素之一。每个PCB厂都有PCB工程师。他们的工作职责是仔细检查客户提供的 Gerber 文件,以及工艺要求是否与工厂的制造能力一致。随后,他们给出合理的意见和建议。但是,随着软件程序的发展,许多工厂已经实现了半自动化和自动化的审核,因此工程成本也相应降低了。


如何快速获得 多层PCB打样报价?


要想快速获得PCB原型产品,首先需要选择优秀的PCB打样厂家。合格的PCB快板打样厂家可以为您提供快速的PCB报价、制造和运输服务。


那么如何获得快速的PCB打样报价呢?


请准备好PCB Gerber文件,询价前确认数量和生产要求。只有在需求明确、信息完整的情况下,PCB线路板打样厂家才能准确、快速地提供报价服务。您需要知道的是,PCB打样的价格是由电路板打样厂家免费提供的。


您只需将 Gerber 文件和其他生产要求发送至sales@pcbjhy.com 即可享受我们的PCB打样快速报价服务。我们提供7*24小时的快速响应与免费的可制造性检查服务。每当您有任何疑问或问题时,都可以向我们提出,我们一定会尽快帮助您并回复您。


多层PCB快速打样厂家

PCB打样厂家

我们致力于为您提供快速便捷的PCB快速打样,PCB加急打样,确保PCB设计能够得到快速有效的验证,促进批量生产和项目交付。您只需向我们发送PCB Gerber文件、订购数量,工艺要求等,我们即刻向您提供优质的电子制造服务。


如下是我们当前PCB快板交货能力。

层数0.1㎡以内 加急正常发货0.1-1㎡ 加急正常发货1-2㎡ 加急正常发货
单层24小时3天24小时4天3天5天
48小时48小时4天
双层24小时4天2天5天3天7天
48小时3天4天
72H4天5天
4层2天6 天3天7天4天8天
3天4天5天
4天5天6 天
6层3天7天4天8天5天10天
4天5天6 天
5天6 天7天
8层3天9天4天10天6 天11天
4天5天7天
5天6 天8天
