柔性印制电路板（FPC）是一种采用柔性基材、可弯曲和可折叠的电路板。与传统刚性电路板相比，FPC拥有更大的空间维度、更高的抗震能力、更低的重量，以及适用于复杂的三维结构和微型化设计。在本文中，我们将根据FPC的不同分类标准，为您提供详细介绍，同时分析其应用领域和优劣势。

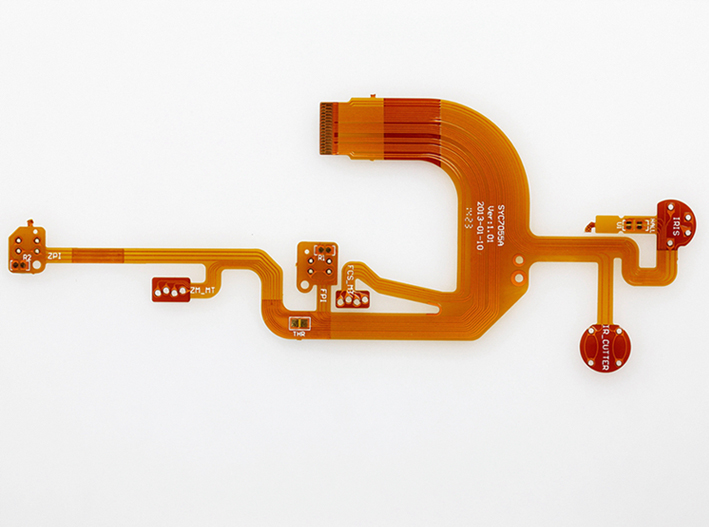

FPC柔性线路板

I. 按照层数分类

FPC柔性线路板按照层数分类，可以分为单层、双层、多层线路板等多个类别。在FPC的设计中，层数是一个重要的因素，它直接影响到线路板的性能和制造难度。不同层数的线路板在应用和使用方面也有着各自的特点和优点。本文的第一部分将介绍FPC柔性线路板的层数分类，详细阐述不同层数线路板的特点、优点和缺点，以及其适用的领域。

A. 单层FPC柔性线路板

1. 简介

单层FPC柔性线路板是一种采用单层基材的FPC电路板，它通常只有一面铜箔，并且线路只能布局在这一面铜箔上。在FPC的设计制造中，单层线路板制造工艺相对较为简单，适用性较广，因此也是最为常见的FPC电路板之一。

2. 优点

单层FPC柔性线路板具有以下优点：

- 制造成本较低，适用于大批量生产；

- 维护和检修方便，线路布局一目了然；

- 相对于多层电路板，线路阻抗更稳定，电气性能更可靠；

- 可以实现高密度线路布局，尤其对于一些简单的电路设计具有很好的适应性。

3. 缺点

单层FPC柔性线路板具有以下缺点：

- 线路复杂时，尺寸和重量容易增大，并且性能会受到限制；

- 由于只有单面布局，当需要实现更多的电路复杂交联时较为困难；

- 实现多层线路布局时，需要进行多次堆叠，制造流程较为复杂。

4. 应用领域

由于单层FPC柔性线路板制造成本较低、维护方便，因此其应用领域较为广泛。常见的应用场景包括：

- 电子产品中的显示屏、按键等单面布局电路元件；

- 传感器、汽车电子、仪表等领域中的电路系统设计；

- 家电、安防、通信等行业的电路设计。

在这些领域中，常常需要设计一些相对简单的电路布局，此时单层FPC柔性线路板可以在成本和可靠性方面提供比较好的解决方案。

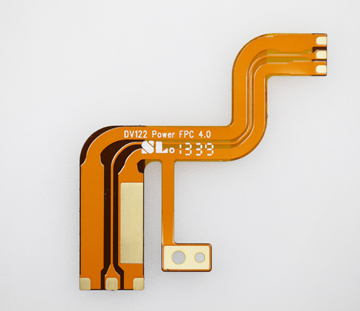

单面柔性电路板

B. 双层FPC柔性线路板

1. 简介

双层FPC柔性线路板是一种采用两层基材的FPC电路板，通常单面铜箔和双面铜箔都有可能用于线路布局。与单层线路板相比，双层线路板具有更加灵活的线路设计空间和更多的线路布局选择。

2. 优点

双层FPC柔性线路板具有以下优点：

- 堆叠式设计，线路相对于单面布局更加灵活，可实现更多种类的线路间互联；

- 增加了电路的可靠性，降低了电磁干扰，线路阻抗控制较为可靠；

- 线路布局更为紧凑，可以实现更高密度线路布局；

- 在一些特殊情况下，双层柔性线路板也可以实现3层甚至4层的线路布局。

3. 缺点

双层FPC柔性线路板具有以下缺点：

- 制造难度较大，加工工艺相对复杂，并且加工成本较高；

- 在电路布局设计时，由于需要考虑两面线路的互联情况，设计难度增加；

- 当线路数量较多时，尺寸和重量也容易增大。

4. 应用领域

在一些对线路布局要求较高的应用场景中，双层FPC柔性线路板比单层线路板更为适用。如下是它的常见应用领域：

- 手持终端中的LCD驱动、扫描键盘、数码摄像等电路设计；

- 汽车电子、医疗设备、航空航天等领域的电路系统设计；

- 工业自动化设备、通讯设备、安防等领域的电路设计。

在这些应用场景中，相对于简单的单层电路布局，双层FPC柔性线路板更能适应更加复杂和灵活的线路布局需求。

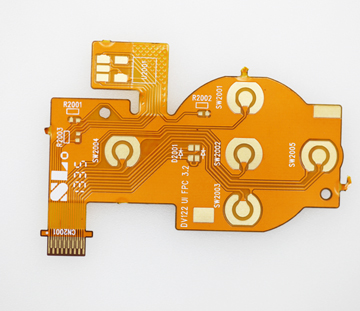

双面柔性电路板

C. 多层FPC柔性线路板

多层FPC柔性线路板是由多层柔性基材和线路层组成的。通常，多层FPC板包含三层至六层的线路层，中间夹有绝缘层，最外层覆盖有保护层或覆铜层。多层FPC板具有高可靠性、高容错性和高稳定性等优点，它们在高性能电子产品的应用领域得到广泛应用。

多层FPC柔性线路板的主要优点包括以下几点：

1. 传输性能更优： 多层FPC柔性线路板具有更高的传输性能，因为它们可以在板内极其小的面积内传输更多信号。在相同的外形尺寸下，多层FPC柔性线路板可以传输更多的信号和数据，从而提高了整个电路的性能。

2. 线路密度更高： 多层FPC柔性线路板可以极大地提高线路密度，因为它们可以在不同的层之间堆叠电路线路。这种构造极大地提高了电路的复杂度和功能，同时缩小了电路的尺寸。

3. 可靠性更高： 多层FPC柔性线路板的构造更加复杂，其电路线路在板内分布更加均匀和平衡。这种平衡性可以在系统运行时减少电路线路的压力，并提高电路的可靠性和稳定性。

4. 空间利用率更高： 多层FPC柔性线路板的板内结构极其紧密，可以优化电路设计，将不同的电路元器件堆叠在一起，从而提高空间利用率，降低整个电路的体积。

但是，多层FPC柔性线路板仍然存在一些缺点，例如：

1. 制造成本高： 由于多层FPC柔性线路板需要堆叠多层线路，在其生产过程中需要精细的印制和组装技术，生产难度大，生产成本也很高。

2. 端接方式复杂： 多层FPC柔性线路板的端接方式比单层板更加复杂，需要进行折叠、层间连接等操作，这增加了制造过程的难度。

多层FPC柔性线路板的应用领域非常广泛，其中一些典型的应用包括：

1. 汽车电子： 多层FPC柔性线路板广泛应用于汽车内部电子系统，例如空调、导航、车载音响等。

2. 通讯设备： 多层FPC柔性线路板被越来越多地应用于通讯设备，例如手机、平板电脑等。

3. 工业控制： 多层FPC柔性线路板可以提供高性能的工业控制系统，例如制造自动化和机器人等。

4. 医疗设备： 多层FPC柔性线路板也被广泛应用于医疗设备，例如医用仪器和一些生命监测设备。

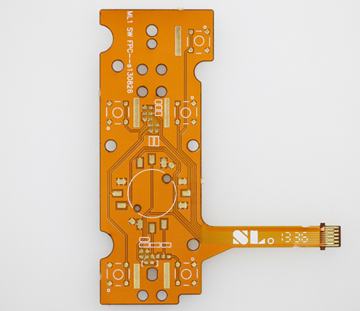

多层柔性电路板

II. 按照物理强度分类

柔性线路板（FPC）和软硬结合板都属于柔性电路板的一种，它们的主要区别在于物理强度不同。在FPC中，主要采用柔性的基材，通过不同的增强层和胶粘层组合，实现柔性电路板的特性。而在软硬结合板中，硬质的FR-4或者布基材和灵活的FPC线路板相互结合，实现了柔性和硬度的优势的结合。

A. 柔性FPC线路板

简介：柔性FPC线路板（Flexible Printed Circuit Board，简称FPC）是一种柔性的电路板，通常由柔性的聚酰亚胺（PI）等材料制成。FPC线路板通常具有较高的可弯曲性和可靠性，并且可以实现三维自由弯曲的性能。它们被广泛应用于需要柔性电路板和空间受限的电子设备中。

优点：相对于刚性电路板，柔性FPC线路板有许多优点。首先，FPC线路板具有优异的柔性和可弯曲性能，使得它们可以适应复杂的三维结构，从而大大提高了电子设备的设计自由度。其次，FPC线路板具有较高的密度和更短的导线长度，从而使得它们具有更高的抗干扰能力和更快的信号传输速度。此外，FPC线路板还可以实现轻量化设计，从而节省了设备成本和空间。同时，FPC线路板的连接方式大多采用插针式连接，简便易行，更加方便维修。

缺点：FPC线路板也存在一些缺点，例如相对于刚性线路板而言，FPC线路板的制造过程更加繁琐，成本更高。此外，在使用过程中，由于柔性FPC线路板往往需要弯折，有可能会导致线路板的疲劳而导致性能下降。

应用领域：柔性FPC线路板被广泛应用于手机、平板电脑、相机、手持电脑、车载显示器、LED灯光、医疗器械、航空航天、工业自动化等领域。具体应用包括键盘、屏幕、传感器、音频和视频设备，甚至是植入式医疗器械等。

B. 软硬结合FPC线路板

简介：软硬结合FPC线路板（Rigid-Flex Printed Circuit Board，简称RFPCB）是一种结合刚性板和柔性线路板的混合电路板。它的核心部分是由刚硬的FR-4、陶瓷或其他材料制成的刚性板，与柔性FPC线路板“硬贯通”而成。RFPCB将刚性板和柔性线路板的优点结合在一起，以满足特殊应用场合的要求。例如，在高速和高密度数据传输应用中，RFPCB的高度可靠性和更低的噪声干扰使其成为理想的解决方案。

优点：相对于单一的柔性FPC线路板或刚性线路板，RFPCB有以下主要优点。首先，RFPCB的尺寸和形状可以根据应用需求进行设计和定制，非常适合需要特殊形状和空间约束的应用。其次，RFPCB具有结构刚性好，可以承受更大的力和重量。同时，RFPCB电路的布局更加紧凑，可以实现更高的线路密度和更好的信号传输性能，从而提高系统的可靠性和性能。

缺点：RFPCB的缺点包括制造成本较高、设计难度较高、维修流程较为复杂等。同时，RFPCB的柔性部分虽然可以完全弯曲，但是其弯曲半径仍然受到限制，最大弯曲角度相较于单纯的FPC线路板而言会受到一定程度的限制。

应用领域：RFPCB广泛应用于中高端电子产品以及一些特殊领域。主要应用领域包括医疗器械、航空航天、工业自动化、车载电子、消费电子、通讯设备等。例如，飞行器相关的设备中，由于多数需要适应特定的几何形状和紧凑的装配空间，使用RFPCB可以实现满足斜面、曲面、弯曲等复杂形态上的设计和维修。在医疗器械方面，RFPCB可以结合医疗器械的宏观结构需求和微观的电器结构要求，满足医疗器械的安全性、稳定性、便携性的同时实现功能的创新和升级。

软硬结合PCB

III. 按照基材分类

按照基材分类，FPC线路板可以分为多种类型。其中，聚酰亚胺材料制成的FPC线路板广泛应用于手机、平板电脑、相机、LED灯光等消费电子领域，因其优异的耐高温性能和柔性可弯曲性能而备受青睐。此外，聚酯薄膜材料制成的FPC线路板也常见于一些轻量化和便携式设备中，如智能手环、耳机、移动电源等。此类FPC线路板具有良好的机械强度和抗张拉、撕裂性能，同时也比较经济实惠。而钢化玻璃基板（TG板）和聚酰胺基板（PI板）则更适用于一些特殊形状和高性能的领域，如医疗器械、航空航天、工业自动化等。这些基板具有良好的尺寸稳定性和电气性能，同时也可以承受更高的温度和压力，但制造成本和设计难度也相对较高。

A. PI FPC柔性线路板

简介：

聚酰胺（PI）FPC柔性线路板是一种采用聚酰胺（PI）材料作为基材制成的柔性线路板。该材料具备高温耐性和优异的机械性能，同时适用于高密度线路设计。

优点：

PI FPC柔性线路板具有很高的尺寸稳定性和刚度，能够承载更多的电子元器件与线路，同时又具备良好的柔性和可弯曲性。在高温和高频环境下，其性能表现依然优异，甚至可以承受较高的频率和电压。此外，PI材料本身就是一种阻燃材料，也非常适用于一些要求有关安全性的应用领域。

缺点：

虽然PI FPC柔性线路板在高性能和机械强度方面表现突出，但其制造成本和设计难度较高。这主要是因为PI材料的特殊性质和工艺流程的复杂性所导致的。

应用领域：

PI FPC柔性线路板适用于一些对机械强度、高温耐性和频率等方面要求较高的应用领域，例如航空航天、工业自动化、医疗器械、计算机、手机、平板电脑等领域。由于其良好的机械和电气特性，PI FPC柔性线路板在智能穿戴设备、3C等电子产品中得到了广泛应用。同时，由于其阻燃性能，也可以用于一些需要有关安全性的应用领域。

B. PET FPC柔性线路板

简介：

聚酯薄膜（PET）FPC柔性线路板是一种采用聚酯薄膜作为基材制成的柔性线路板。该材料常用于一些低成本、轻量化和便携式设备中，如智能手环、耳机、移动电源等。

优点：

PET FPC柔性线路板具有较低的成本，并且比较轻薄，方便携带。此外，PET FPC柔性线路板也有良好的机械强度和抗张拉、撕裂性能，兼具较高的耐热性能。这使其成为智能产品中重要的线路连接方式之一。

缺点：

相对于其他FPC柔性线路板来说，PET FPC柔性线路板的性能稍逊一筹。其柔性和可弯曲性较差，并不能完全符合某些需要折叠、弯曲、扭曲等场景的应用需求。此外，PET FPC柔性线路板在高频率、高电压、高温环境下的表现也不是很优越。

应用领域：

PET FPC柔性线路板主要应用于一些轻量化和便携式设备中，如智能手环、耳机、移动电源等。此外，在一些对相对性能要求不是很高的场合，如舞台灯光、家电等领域也可以使用PET FPC柔性线路板。但在对线路可靠性、耐高温性、线路密度等方面要求较高的领域，如航空航天、工业自动化、医疗器械、计算机、手机、平板电脑等领域，这种材料的应用比较有限。

C. PEN FPC柔性线路板

PEN FPC柔性线路板简介：

PEN FPC柔性线路板是采用聚对苯二甲酸乙二醇酯（PET）和聚乙ylene-naphthalate（PEN）材料制成的柔性电子线路板。它可以用于电子设备、电脑配件、LCD显示屏、触摸屏、背光板和LED等产品中。

PEN FPC柔性线路板优点：

1. 具有非常高的韧性和可靠性，可承受多重弯曲而不会损坏。

2. 所有材料都很轻，这使得C.PEN FPC柔性线路板非常薄且轻便。

3. 具有较高的导电性和信号传输能力。

4. 适用于复杂的三维形状设计，易于加工和安装。

5. FPC线路板 相对于传统的刚性线路板而言，C. PEN FPC柔性线路板可以节省空间并提供更好的设计灵活性。

PEN FPC柔性线路板缺点：

1. 价格较高，成本较传统的线路板高。

2. 受温度和湿度的影响较大，在极端环境下可能会受到影响。

PEN FPC柔性线路板应用领域：

C. PEN FPC柔性线路板被广泛应用于电子设备、电脑配件、LCD显示屏、触摸屏、背光板、LED等产品的生产过程中，尤其适合于一些需要特殊形状和可弯曲设计的场合。其主要应用包括手机、平板电脑和笔记本电脑等消费电子领域，以及汽车电子、医疗器械、电子封装和工业控制等领域。

IV. 按照有无增强层分类

柔性线路板的应用越来越普遍，从消费电子到工业自动化等领域都有着广泛的应用。根据线路板上是否带有增强层的不同，柔性线路板可以分为两种类型：有增强材料柔性线路板和无增强材料柔性线路板。其主要的区别在于是否带有加强材料，这些加强材料可以提高线路板的机械强度和韧性。在不同的应用场合和需求下，选择适合的线路板类型可以更好地发挥柔性线路板的优点并实现更好的性能表现。

A. 有增强层FPC柔性线路板

有增强层FPC柔性线路板简介：

有增强层FPC柔性线路板，是在FPC柔性线路板的基础上添加增强层的一种电子线路板，该增强层材质可以是聚酰亚胺或FR4，这些材质的加入可以提高线路板的机械强度和稳定性，避免线路板过度弯曲或者极端环境下失效的情况。因此，有增强层FPC柔性线路板主要适用于一些对线路板强度和耐久性要求特别高的场合。

有增强层FPC柔性线路板优点：

1. 具有较高的拉伸强度和耐久性，可以在较恶劣的环境中运行。

2. 可以通过添加不同的增强材料来扩展其性能，适应不同应用环境。

3. 可以实现更高的精度和更复杂的追踪线路设计。

4. 相对于刚性线路板而言，FPC柔性线路板在空间利用、构型自由度和体积轻量化方面具备优势。

有增强层FPC柔性线路板缺点：

1. 增强材料的加入会增加生产成本，价格相比无增强层FPC柔性线路板较高。

2. 需要在设计和生产中更加关注增强材料的性能匹配和附着力等方面。

有增强层FPC柔性线路板应用领域：

有增强层FPC柔性线路板主要适用于对机械强度和稳定性有较高要求的场合，例如医疗设备、航空航天控制器、卫星导航仪器、汽车电子、电池管理等领域，以及各种户外环境下的电子设备中。

B. 无增强层FPC柔性线路板

简介：

无增强层FPC柔性线路板是一种不带有增强材料的柔性线路板，其基材主要采用聚酰亚胺薄膜，或聚酰亚胺薄膜和聚酯薄膜组合的混合基材。无增强层的FPC柔性线路板相对于有增强层的FPC柔性线路板来说，没有增强材料的支撑，因此其机械强度比较低。不过其柔性性能仍然很好，适用于那些需要曲折和伸展的应用。

 优点：

1. 较为柔性：无增强层的FPC柔性线路板相对于有增强层的FPC柔性线路板来说，没有增强材料的支撑，因此其柔性性能比较优秀，可以适应较小的弯曲半径，能够满足高度弯曲和伸展的应用需求。

2. 较为轻薄：由于无增强层的FPC柔性线路板没有增强材料，基材非常轻薄，体积小，因此比较适合在轻量和薄型电子产品中使用，例如平板电脑、智能手表和可穿戴设备等。

3. 生产成本相对较低：相对于带有增强材料的FPC柔性线路板，无增强层的FPC柔性线路板不需要增强材料的加工和成型，因此其生产成本相对较低。

 缺点：

1. 机械强度较差：无增强层的FPC柔性线路板相对于有增强层的FPC柔性线路板来说，没有增强材料的支撑，所以其机械强度会相对较低，容易被弯曲或扭曲破坏。

2. 受环境影响较大：由于其机械强度较低，无增强层的FPC柔性线路板对外界环境的影响较大，容易受潮、受热和受化学物质侵蚀等。

3. 适用范围较窄： 相对于有增强层的FPC柔性线路板，因为其机械和环境适应性低，所以无增强层的FPC柔性线路板适用范围相对较窄，适合于一些一次性使用场合如光纤通信、摄像头模块等。

 应用领域：

无增强层的FPC柔性线路板由于其轻薄柔性的特点，成本相对较低，较为适合小型轻薄的电子产品中使用，例如可穿戴设备、平板电脑、智能手表、智能手机等。同时，由于其适合于较小的弯曲半径和高度弯曲和伸展的应用，因此还被广泛应用于天线、电池、LED灯带、电子手写笔、电子书等需要高度曲折和伸展的电子产品中。

V. 按照有无胶粘层分类

根据FPC柔性线路板上是否有胶粘层，该类柔性线路板可以分为有胶粘层FPC柔性线路板和无胶粘层FPC柔性线路板。

有胶粘层FPC柔性线路板是指在FPC柔性线路板表面涂覆一层胶粘剂，将其固定到需要的器件或设备中。这种柔性线路板具有较高的粘附性和稳定性，通常用于需要高精度和高稳定性的应用中。

而无胶粘层FPC柔性线路板是指在FPC柔性线路板表面没有涂覆胶粘剂，通常需要使用其他方式（例如螺钉或者其他固定件）将其固定到需要的器件或设备中。这种柔性线路板相对于有胶粘层FPC柔性线路板来说，制造工艺更加简单，成本也更为低廉，用于某些一次性或成本敏感的应用中。

以上是有无胶粘层分类的FPC柔性线路板的简介。接下来，我们将会分别介绍有无胶粘层FPC柔性线路板的优点、缺点和应用领域。

A. 有胶粘层FPC柔性线路板：

简介：有胶粘层FPC柔性线路板是指一种具有胶粘层的柔性线路板。其基材通常采用聚酰亚胺薄膜或聚酰化腈薄膜，胶粘层则是在基材上涂覆的一层粘合剂。

优点：有胶粘层的FPC柔性线路板具有较好的耐温性能、防潮性能和机械强度，能够很好地耐受电子产品在使用过程中的振动、冲击和变形等。在制作过程中，胶粘层能够提高线路板的粘接性和可靠性，降低制作难度，缩短生产周期。

缺点：有胶粘层的FPC柔性线路板在加工过程中需要进行脱膜，存在一定的加工难度，同时其成本相对于无胶粘层的FPC柔性线路板会更高。

应用领域：由于其具有良好的机械强度、热稳定性和防潮性能等优点，有胶粘层的FPC柔性线路板广泛应用于一些对抗环境条件较为苛刻的电子产品中，如航空航天、医疗器械、汽车电子、工业自动化等领域。

B. 无胶粘层FPC柔性线路板：

简介：无胶粘层FPC柔性线路板是指一种没有胶粘层的柔性线路板，其基材通常采用聚酯薄膜、聚酰亚胺薄膜或聚酰化腈薄膜等材料。

优点：无胶粘层的FPC柔性线路板具有良好的柔韧性和可撓弯性，能够适应复杂的三维空间结构，可在各种弯曲、拉伸等形变条件下保持稳定的性能，同时其成本相对于有胶粘层的FPC柔性线路板会更低。

缺点：无胶粘层的FPC柔性线路板在制作过程中需要采用钎焊、压接等作业方式，其加工难度比较大，同时由于没有胶粘层的保护，其抗老化和防潮性能较差。

应用领域：由于其良好的柔性和可撓性，无胶粘层的FPC柔性线路板广泛应用于电子产品的弯曲、旋转、弹性应变等需要高度柔性的应用领域中，如手机和平板电脑等电子消费品，以及穿戴式设备、智能家居和医疗电子产品等领域。

VI. 按照线路密度分类的柔性线路板：

柔性线路板的线路密度通常是指它在单位长度范围内的导线数量，它决定了其可用于实现高精度电子设计的能力。根据不同的线路密度标准，柔性线路板可以被分类为不同类型，一般可分为低密度、中密度和高密度线路板。在低密度线路板中，导线的间距比较宽，可以保证成本的控制和制造的易于实现性。而在高密度线路板中，导线的间距非常窄，需要更加严格的制造和设计标准。因此，选用不同密度的柔性线路板对于电子应用来说是十分重要的。

针对不同线路密度标准的柔性线路板，具有着各自独特的特点和应用场景。在低密度线路板中，由于其制造成本较低，更易于成批量化生产，常用于一些低端电子产品的制作。而在高密度线路板中，由于其高精度和高可靠性，被广泛应用于高端智能设备和电子产品的制作，如智能手机、平板电脑、计算机等等。

因此，对于制造高品质电子产品来说，选用适当的线路密度的柔性线路板非常重要。

A. 高密度FPC柔性线路板

高密度FPC柔性线路板是指线路密度较高的柔性线路板。它通常采用特殊的材料和制造工艺，能够实现在较小空间内布置更多的导线和紧密排布的连接器。

其优点包括：

1. 线路密度高，可以在较小的空间内实现更多的电路和功能；

2. 柔性好，能够适应复杂的形状和曲面，提高产品设计的灵活性；

3. 可靠性高，能够减少连接点数量，提高电路连接的可靠性；

4. 良好的耐高温性能，能够在高温环境下正常工作。

其缺点包括：

1. 制造过程复杂，技术水平要求较高，导致成本较高；

2. 对于一些特殊的应用场景，如高电流、大功率等，线路密度过高可能会增加电路故障的风险。

应用领域包括手机、平板电脑、电子表、医疗设备、航空航天等领域的高端电子设备。

B. 低密度FPC柔性线路板

低密度FPC柔性线路板是指线路密度较低的柔性线路板。与高密度FPC柔性线路板不同，低密度FPC柔性线路板通常采用的制造工艺更加简单，制造成本也相对较低。

其优点包括：

1. 制造成本低，可以提供更经济的解决方案；

2. 可以实现较粗的线路宽度和更低的线路阻值，适用于低频和低速信号传输；

3. 柔性好，能够适应复杂的形状和曲面，提高产品设计的灵活性。

其缺点包括：

1. 线路密度低，不能满足复杂电路设计的需求；

2. 对于一些特殊的应用场景，需要较高的线路密度和精度，不能满足需求。

应用领域包括家用电器、汽车电子、安防监控等领域的电子产品中，例如作为灯具和触摸屏电路连接板的柔性线路板。

总结

柔性线路板因其柔性、可靠性和轻薄等优势，在现代电子产品中得到广泛的应用。在本文中，我们详细探讨了高密度FPC柔性线路板和低密度FPC柔性线路板的特点、优缺点和应用领域，为电子制造企业提供了相关的指导和建议。
