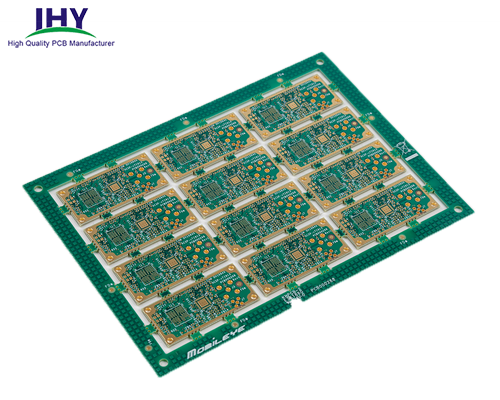

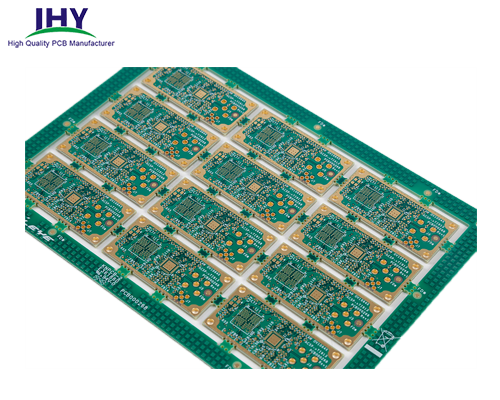

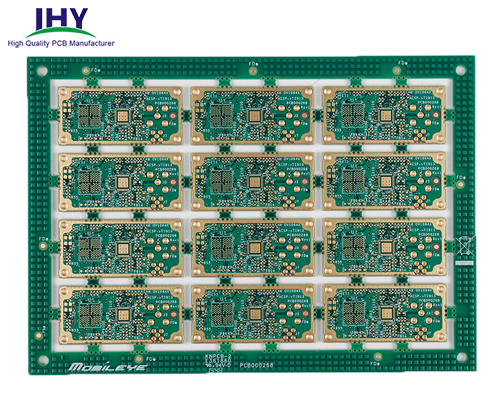

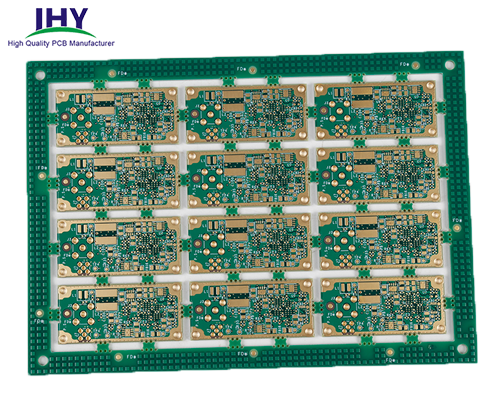

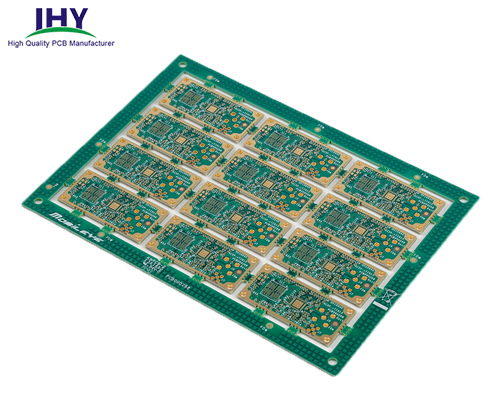

工艺特点

8层PCB属于印制电路板中的多层线路板的一种。8层PCB和双面线路板的区别在于双面板是中间只有一层介质，两面都是走线层，8层电路板就是多层走线层，每两层之间都有介质层，介质层一般都可以做的非常薄。对于多层PCB，多层电路板至少有三层导电层，其中两层在外表面，而剩下的一层被和成在绝缘板内。8层PCB或者多层PCB层与层之间的电气连接通常是通过电路板横断面上的导通孔实现。

8层PCB打样制作与多层PCB电路板打样制作流程大致一样，只是8层PCB打样多了压合工艺。

PCB打样是什么意思？

PCB打样，也叫做PCB 原型制作，就像用于测试目的的测试板。在 PCB 设计过程中，您可能需要更改很多东西并提出不同的设计和数十次改动。在PCB打样后测试结果为出来之前，您永远不知道您的 PCB 是否适合大规模生产。因此，您需要用到打样来验证您的设计。

为什么需要PCB打样？

有些人可能会认为，设计和制作PCB原型后订购PCB更好，这是浪费时间。但是获得线路板打样服务的原因有很多。

1、错误检查

接受PCB打样服务的第一个也是最重要的原因是错误检查。无论多么资深的PCB设计师，设计出来的PCB都不能保证说100%没问题。您可以在软件上运行 PCB 和组件，但模拟和实际 PCB 之间存在巨大差异。即使 PCB模拟工作正常，也可能存在许多问题和错误。因此，要检测错误，您需要对所有内容进行物理测试，这就是 PCB打样的用武之地。

借助PCB打样，您可以轻松检测错误并对下一个原型进行一些修改。如果您正在研发新产品，那么您可以使用打样来轻松发现错误。

2、节省时间和成本

PCB批量制造需要时间和大量资金。如果批量生产有任何错误或故障，那么这将是时间和金钱的大量损失。每个项目的完成时间和预算都是有限的，因此您需要通过在正确的地方投资正确的费用来按时完成所有工作。一个PCB从打样制作到测试可能只需要几天时间，成本也很低。简单的PCB打样可能只需要几块钱，一个PCB快速打样工厂可以在2-3天内即可交付。

3、改进设计

事情总是有改进和修改的空间。很多时候，我们添加新的元器件，或者替换新的元器件的时候，都需要对设计做新的修改以期达到更好的效果。因此，为了验证和改进新的设计方案，我们需要用到打样来进行验证。

4、确保最终的设计无差错

当您使用PCB打样来检查每个PCB及其结果时，出错的可能性就会变得很低。PCB打样是无差错产品的基础。

5、降低甚至避免量产的错误

如果您尚未对设计进行验证即投入量产，这将是非常冒险的一种行为。有时候PCB打样可能会重复做几次才能确保最终的设计没有任何问题。

PCB打样需要注意哪些事项？

1、材料的选择

PCB材料也是决定您的PCB质量的重要因素。不同的材料用于不同类型的PCB。您需要根据您的需要选择合适的PCB板材。一些常见的材料类型和品牌有 FR-4、聚酰亚胺、Kapton、Rogers 等。其中最常见的则是标准的Fr-4，而且，大多数PCB打样厂家也只提供fr4。

2、PCB层数

我们知道，PCB可以有单层，双层和多层之分。他们的应用场景各有不同，单面和双面PCB应用于较为简单的电子产品。多层线路板由于集成度更高，设计更为精密，因此多层线路板更多的适用于高端电子终端产品，比如汽车电子，电脑，航空航天等。

3、PCB拼板方式

您需要了解自己的PCB的尺寸。一般单片PCB尺寸应该都不会太大，而且，大多数PCB打样厂家由于受到生产设备的限制，并不是所有尺寸的PCB都能制作。

由于CCL覆铜板厂家在出厂前规格都是统一的，因此为了最大化的利用覆铜板的有效面积就需要用到拼板技术。也就是将相同或者不同的PCB拼到在一起，同时生产，有效降低单片PCB的成本。

PCB线路板打样对工程师或者客户来讲，打样注意事项如下：

1、谨慎选择打样数量，有效控制成本。

2、特别确认设备包装，避免因包装错误导致打样失败。

3、进行全面的电气检测，提高PCB板的电气性能。

4、做好信号完整性布局，降低噪声，提高PCB稳定性。

对于PCB打样厂家，注意事项如下：

1、仔细检查PCB文件，避免数据问题。

2、全面进行工艺预审，避免接单后无法交付的问题。

3、控制生产数量，降低成本，保持质量。

4、提前与需要样品的客户沟通，防止错误发生。

PCB打板需要哪些资料？

1、PCB文件；Gerber文件等；

2、板材材质：如非阻燃板、阻燃板、半玻板、环氧玻纤板、高频板、铝基板等；

3、板材厚度：如0.3mm、0.5mm、0.8mm、1.0mm、1.2mm、1.6mm、2.0mm等；

4、印刷工艺：如阻焊和字符的颜色、用什么油墨(光固油墨、热固油墨、感光油墨等)；

5、表面工艺：如普通助焊剂、表面喷锡(有铅或无铅)、OSP、表面镀金、表面镀镍等；

6、机械工艺：如模具冲裁、数控钻铣、是否拼板、是否V割等；

7、特殊要求：如有特别要求也要提供。

PCB打样价格

通常，PCB打样价格受到如下因素的影响：

1、交货周期

PCB加急打样是影响PCB打样价格的影响因素之一。因为大部分的PCB快板厂都会加收加急费。精鸿益电路是一家专业从事PCB快板打样厂家，我们为客户提供线路板快板打样，PCBA打样，PCB批量制造和PCBA贴片组装服务。正常交货周期为7-15天，但是，对于任何特定的交货时间要求，我们可以进一步协调。得益于我们先进的PCB制造设备和流程管理，我们支持72小时快速交货，，最短可以在48小时内交货。

2、数量

PCB打样的数量绝对重要。一般来说，单片PCB打样的价格会高于中小批量的单价。订货量越大，边际成本越低。客户可根据实际需要确定订货数量。

3、PCB层数

印制电路板分为单面PCB板、双面PCB板、多层PCB板。相对而言，单面和双面板比多层板具有更低的制造周期和制造成本。为了减小PCB板的尺寸，可以考虑将PCB板设计为多层板，但随着层数的增加，制造难度也随之增加，制造成本也随之增加。

4、制造工艺

如果PCB中存在盲孔、埋孔、HDI、BGA、阻抗控制等特殊工艺，不仅会增加印刷电路板的设计成本，还会因难度增加而增加制造成本。因此，只有在特定需求下才使用特殊工艺来设计和制造PCB。

5、PCB材料

通常，用于制造PCB的材料是FR-4。但如果选择High TG材料，如High Tg170、High Tg180，或者选择Rogers品牌系列板材，PCB打样的订单价格也会增加。

6、工程费

PCB快板打样厂家收取的工程费也是影响PCB打样价格的因素之一。每个PCB厂都有PCB工程师。他们的工作职责是仔细检查客户提供的 Gerber 文件，以及工艺要求是否与工厂的制造能力一致。随后，他们给出合理的意见和建议。但是，随着软件程序的发展，许多工厂已经实现了半自动化和自动化的审核，因此工程成本也相应降低了。

如何快速获得 PCB打样报价？

要想快速获得PCB原型产品，首先需要选择优秀的PCB打样厂家。合格的PCB快板打样厂家可以为您提供快速的PCB报价、制造和运输服务。

那么如何获得快速的PCB打样报价呢？

请准备好PCB Gerber文件，询价前确认数量和生产要求。只有在需求明确、信息完整的情况下，PCB线路板打样厂家才能准确、快速地提供报价服务。您需要知道的是，PCB打样的价格是由电路板打样厂家免费提供的。

您只需将 Gerber 文件和其他生产要求发送至sales@pcbjhy.com 即可享受我们的PCB打样快速报价服务。我们提供7*24小时的快速响应与免费的可制造性检查服务。每当您有任何疑问或问题时，都可以向我们提出，我们一定会尽快帮助您并回复您。

PCB快速打样厂家

我们致力于为您提供快速便捷的PCB快速打样，PCB加急打样，确保PCB设计能够得到快速有效的验证，促进批量生产和项目交付。您只需向我们发送PCB Gerber文件、订购数量，工艺要求等，我们即刻向您提供优质的电子制造服务。

如下是我们当前PCB快板交货能力。
