深圳PCB快板打样生产厂家,专注于PCB线路板打样,PCB电路板制作,PCB贴片加工,欢迎询价。


  • 产品名称:

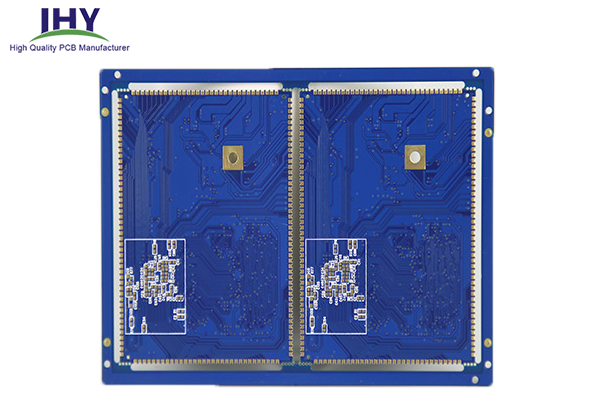

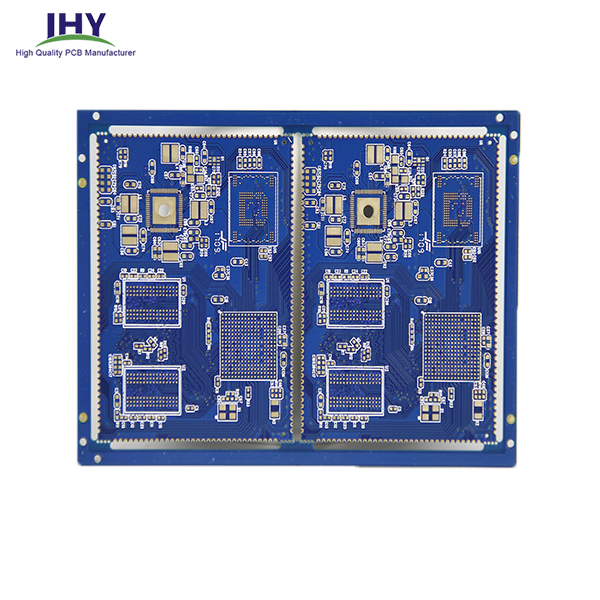

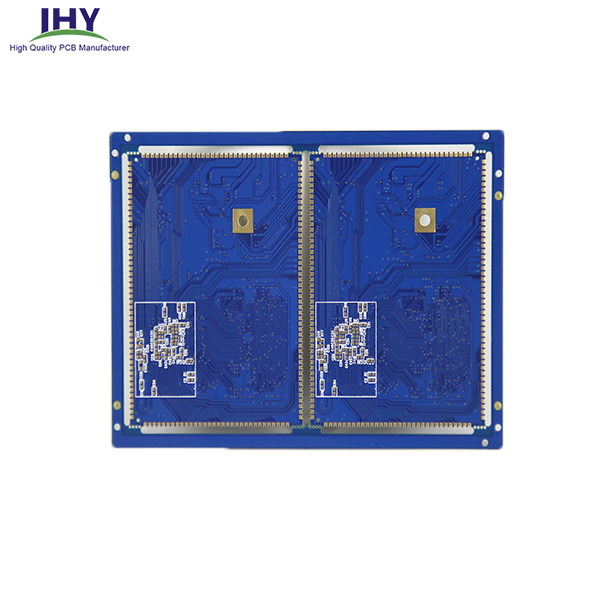

    半孔板PCB

  • 所属分类:半孔线路板
  • 在线预订
  • 详细介绍
  • 文件下载

6层PCB半孔板工艺参数


基材:

FR4

层板:

6层线路板

介电常数:

4.3

板厚:

1.0MM

外层铜箔厚度:

1oz

内层铜箔厚度:

1oz

表面处理方式:

沉金

最小孔径:

0.2mm

最小线宽:

0.1MM

最小线距:

0.1MM

应用领域:

模块

特    点:

半孔阻抗板,过孔塞孔

半孔PCBPCB半孔板

随着电子终端应用市场需求的增长,全球PCB行业也在不断发展,阻抗控制PCB,超薄超长PCB,高频高速线路板、高多层精密线路板、厚铜电路板等需求也日趋增多,PCB加工工艺也得到了长足的发展和升级,其中PCB半孔板、邮票孔PCB加工工艺是其重点发展方向之一。PCB板半孔,在PCB行业中也叫邮票孔,是可以直接将孔边与主边进行焊接的,可以节省连接器和空间,在信号电路,特别是通讯电子设备里的应用十分广泛。


什么是PCB半孔?


通常的半孔是在PCB单只最边沿设计孔,在锣外形锣去一半,只留下半边孔在PCB上,俗称为半孔。


PCB半孔的大小范围一般为:直径≥0.6MM,孔边到孔边≥0.6MM

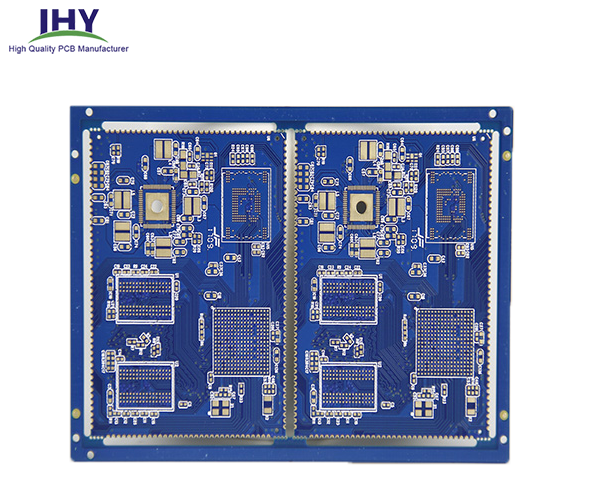

PCB半孔板如图:

PCB半孔板示例


出于电导通的需要,线路板上会存在着非常多的孔(通常会有镀通孔,埋孔和盲孔等),除了安装孔和定位孔外,其他的孔均需要金属化。


所谓金属化半孔是指一钻孔(钻、锣槽)经孔化后,再二钻、外形工艺、最终保留金属化孔(槽)的一半,简单的说就是板边金属化孔切一半。模块类PCB基本上都设计有半孔,主要是方便焊接,模块面积小,功能需求多。


PCB半孔板加工


PCB半孔板的制作过程中,锣板工艺为其中的关键,而锣板过程中时常出现的铜丝披锋和铜皮翘起(孔壁铜刺翘起)现象,给半孔板的制作造成了极大的困难。


如果这些半金属化孔内残留有铜刺,在插件厂家进行焊接的时候,将导致焊脚不牢、虚焊,严重的会造成两引脚之间桥接短路。


同时,整个PCB半孔板的制作过程中会有两次锣板,分别为粗锣和细锣,两次锣板是为了保护半孔板内的铜丝并保证其质量,但制造工序相对繁多,极大地影响了PCB半孔板的生产效率。


目前,线路板生产厂家星罗棋布,国内的线路板厂主要分布在广东深圳,江西、昆山等,但是能够且愿意提供半孔板PCB加工的厂家并不是很多,精鸿益电路(深圳)有限公司是一家专业为客户提供高精密多层线路板的打样与批量是生产的线路板厂家,能够为客户提供专业的印制电路板打样服务。高难度线路板的生产与制造是我们所擅长的,欢迎随时联系我们以免费询价。


PCB半孔金属化加工流程


金属化半孔按以下方式处理:所有金属化半孔PCB孔位必须以钻孔的方式在图镀后,蚀刻前将半孔两端交叉点各钻一个孔,


1)工程部按工艺流程制定MI流程,


2)金属半孔为一钻时钻出(或锣出)、图镀后、蚀刻前的二钻半孔,必须考虑外形锣槽时会不会露铜,将钻半孔向单元内移动,


3)右边孔(钻半孔):a.先钻完,再把板翻转(或镜向);钻左边孔。b.其目的是为了减少钻刀对半孔内孔铜的拉扯,造成孔铜缺失。


4)依据外形线的间距取决钻半孔的钻咀大小。


5)绘制阻焊菲林,锣空位作挡点开窗加大处理。

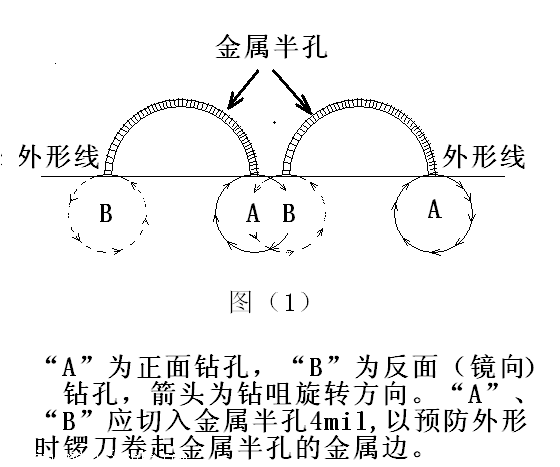

PCB半孔板钻孔加工图解

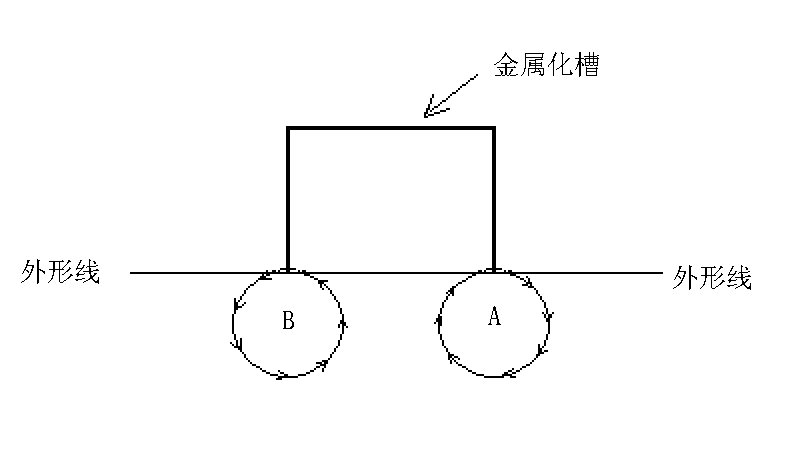

无论是钻加工还是铣加工,其SPINDLE(主轴)的旋转方向都是顺时针的,当刀具加工到A点的时候,由于A点的孔壁金属化层与基材层紧密相连,防止金属化层在加工时的延伸以及金属化层与孔壁的分离,也会保证此处加工后的不会产生铜刺翘起、残留;而当刀具加工到B点的时候,由于附着在孔壁上的铜没有任何(图1)附着力支撑,刀具向前运转时,受外力影响孔内金属化层就会随刀具旋转方向卷曲,产生铜刺翘起、残留。

PCB半孔板钻孔加工

PCB半孔板金属化槽



PCB半孔拼板加工

在此我们又要运用到万能的邮票孔拼板法,目的让小板和小板之间搭建连接筋,为了便于切割,筋上面会开一些小孔(常规孔直径0.65-0.85MM),这就叫邮票孔。因为现在的板都要过SMD机器,因此做PCB时将板连起,就一次可以过多块PCB。过完SMD后板要分开,这邮票孔就是能使板容易分开而设的。

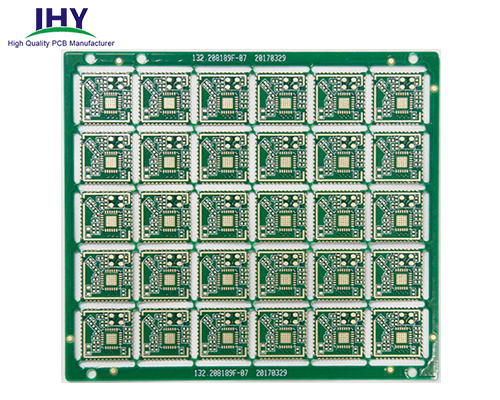

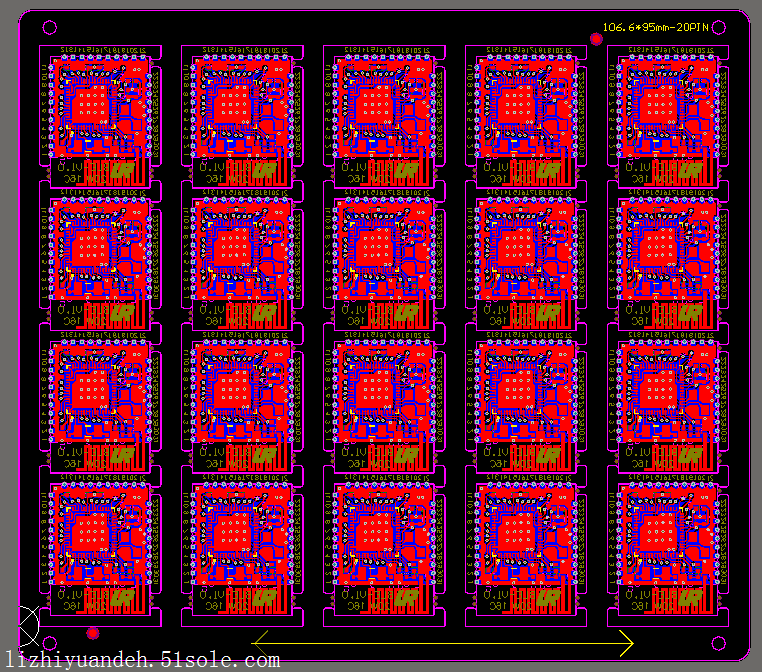

PCB半孔板拼板示例

在此强调一点半孔边不可做V割成形,一定要锣空(CNC)成形。


V割拼板,半孔板边处不做V割成形(会拉铜丝,造成孔内无铜),PCB拼板方式主要是V-CUT、桥连、桥连邮票孔这几种方式,拼板尺寸不能太大,也不能太小,一般很小的板子可以拼板加工或者方便焊接而拼板。


PCB半孔板设计

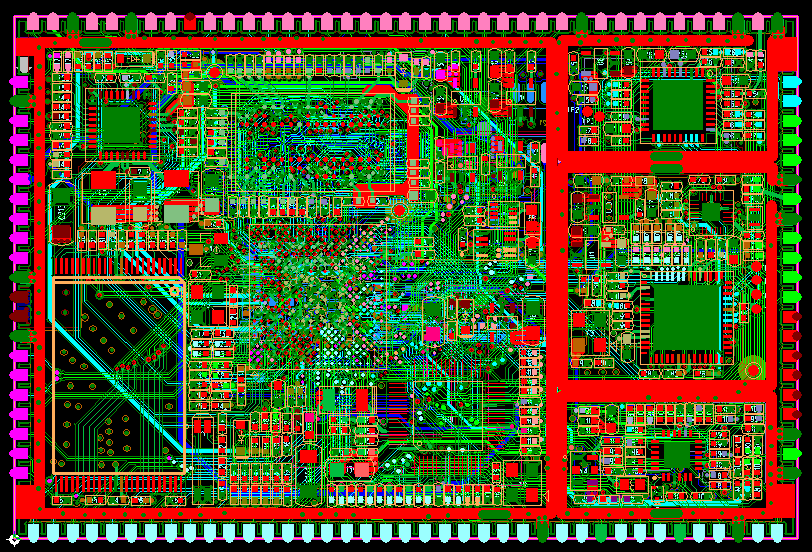

PCB半孔(邮票孔)一般主要是用在核心板和模块上,如图所示:


PCB半孔板主要用在核心板和模块上


半孔在设计中尽量焊盘向板框线内部(挂铜)区域放。要大于锣空区域,经常会遇到客户画的半孔不规范,只有三分之一的孔在板内,这种设计是无法满足生产工艺,至少也得焊盘平分板框线。


在这强调一点半孔板有一边,二边,三边半孔,还有四边半孔。半孔焊盘到四个角边至少得保证2MM以上如(图2),做为夹边用,好连接拼板。我司在铣边(成形)半孔板左右都会超出半孔的一个刀,所以板连接位就更小了。


在此建议半孔板好不要拼版,如果一定要拼版四周都要加(1.6-2.0)MM间距,还要加工艺边出货,半孔板没法和其他板拼版生产,下单一定要特别注明。


PCB半孔板制作费用


我们都知道,PCB半孔板工艺是属于特殊工艺的一种,因此,其加工费用也相对比较高一些,PCB半孔板的加工费用相比普通工艺PCB一般会高出20%-30%,其主要原因是:半孔是一种特殊工艺流程,为了保证孔内有铜,必须得工序做到一半的时候先锣边,而且一般的半孔板非常小,所以半孔板一般费用比较高,非常规设计得非常规价格。


了解更多关于PCB半孔板加工与制作的专利与前沿信息请参见下载文件:


  1. 一种PCB板半孔锣板加工结构及加工方法

  2. 一种新型PCB半孔板

  3. 一种PCB半孔板加工方法

  4. 一种改善PCB半孔板中的半孔残铜的方法

  5. 一种PCB半孔切片的制作方法

  • 一种PCB半孔切片的制作方法

    [点击下载]
  • 一种改善PCB半孔板中的半孔残铜的方法

    [点击下载]
  • 一种PCB半孔板加工方法

    [点击下载]
  • 一种新型PCB半孔板

    [点击下载]
  • 一种PCB板半孔锣板加工结构及加工方法

    [点击下载]
