安防高清摄像头PCB

安防高清摄像头PCB电路板工艺要求

安防高清摄像头PCB电路板厂家

精鸿益电路是一家专业从事PCB电路板快速打样，批量制造以及SMT贴片加工的厂家，提供安防电路板定制服务，是您值得信赖的安防电路板供应商。如果您正在找安防监控电路板、安防网络一体机电路板、安防监控电源电路板、安防摄像头电路板，安防电路板定制厂家，安防电路板供应商，我们是您正确的选择。

由于安防监控电路板等属于定制类产品，因此，本网站所列产品图片、属性，规格等仅供参考，如需询价与下单，请您提供如下资料并将其发送到sales@pcbjhy.com：

1、PCB Gerber文件；

2、数量；

3、工艺要求等。

安防电路板应用领域

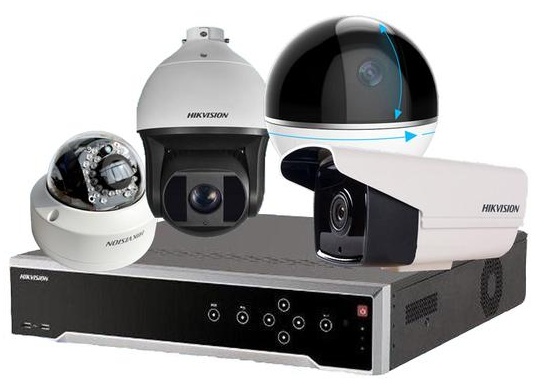

安防电路板属于安防器材，安防设备不必可少的组成构件之一，是安防监控设备的核心大脑，控制着安防设备的每个运行环节。安防电路板大量应用于：智能安防摄像机摄像头、安防一体机、数字光端机、网络视屏服务器、后端存储设备、智能锁、智能开关、智能窗帘、智能控制终端等。

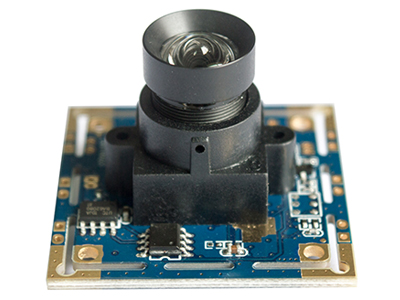

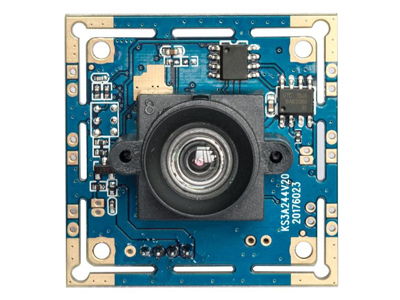

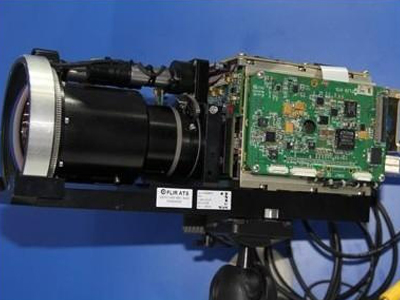

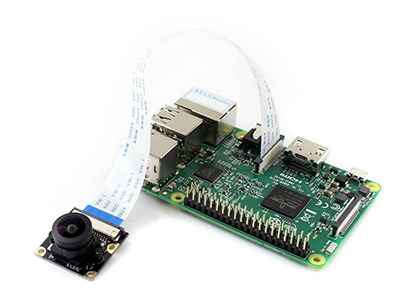

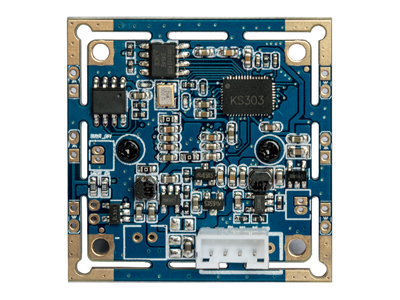

安防高清摄像头电路板图片

安防电路板设计与材料选择

安防电路板设计

在安防产品工业设计中，电路设计关系到结构、美观、稳定、成本、散热等方方面面，通常工程师在总体布局伊始就应该考虑到与EMC(ElectroMagneticCompatibility)息息相关的抗电磁干扰力和系统的稳定性，同时兼顾到外形和结构的约束条件。电路设计作为安防产品的核心技术部分，虽然并不像结构和外观一目了然和醒目，但却关乎产品的性能的稳定。

由于安防产品经常安装在户外使用，伴随安装环境的多样性，稳定性是产品设计首先考虑的基础，因此防电磁辐射干扰、防雷击浪涌、防电快速脉冲群、防电压暂降和中断、防静电、耐候性、通用性等等成为安防初期电路设计不可回避的问题，而不同的产品电路构造其所关注的重点也不同。

比如高速球因为需要适应各种安装环境的需求，其电路设计的重要性不言而喻，需要重点关注到电机驱动板、隔离电源板、控制解码板、字符叠加电路、以及电路板互联设计。例如机芯电路设计需要考虑摄像机随时在活动，因此活动部分的排线耐用度需要进行特殊考量，否则容易造成排线容易被折断等等情况。又如云台镜头驱动电路要求能够适配各种电动可预置镜头，但不同镜头厂家的产品控制和预置方式多种多样，在电路设计时需要完全兼容各种镜头。

对于电路板和电源的稳定度和散热，厂商都会设计小风扇，如索尼的某款高速球在机芯模块通过三个螺丝钉固定，并在电路模块两侧设计了两个小型风扇，针对电路板散热，并将电源板、控制板和编码板设计在机芯底部，加强牢固度。

除高速球之外，DVR对电路设计也非常关注。由于DVR在安装过程中容易出现电源烧坏、电源电压输出不稳定、系统初始化发生故障、硬盘故障等等问题，因此在电路设计方面普遍比较关注散热风扇设计、电路板、供电单元、硬盘。如在散热设计方面，风扇的设置和加热器等的设计等都会影响到电路的稳定性，其次，电路板大小，关系到整个产品的成本和耗能，电路板过大会造成零件多、接点多的潜在问题，稳定度会受影响，零件少、问题少，复杂的话电路故障查找会比较复杂;对于供电单元，电源供应的电路设计有的使用电脑开关形式供电器，有的采用传统变压器供电方式，前者相对体积小、贵、更节能，后者体积大、更便宜、更耗能，使用中各有优劣;此外硬盘的数量、所占用空间、接口等等都需要考量进去。

安防电路板材料选择

由于安防设备使用环境以及运行环境的特殊性，对安防设备所用的PCB电路板的材料选择也有一定的特殊要求。

通常，PCB电路板板材较为常见的有：94HB－94VO－CEM-1－CEM-3－FR-4

详细参数及用途如下：

94HB：普通纸板，不防火（最低档的材料，模冲孔，不能做电源板）

94V0：阻燃纸板 （模冲孔）

22F： 单面半玻纤板（模冲孔）

CEM-1：单面玻纤板（必须要电脑钻孔，不能模冲）

CEM-3：双面半玻纤板（除双面纸板外属于双面板最低端的材料，简单的双面板可以用这种料，比FR-4会便宜5~10元/平米）

FR-4: 双面玻纤板

各材料的特征

1. 阻燃特性的等级划分可以分为94VO－V-1 －V-2 －94HB 四种

2. 半固化片：1080=0.0712mm，2116=0.1143mm，7628=0.1778mm

3. FR4 CEM-3都是表示板材的，fr4是玻璃纤维板，cem3是复合基板

4. 无卤素指的是不含有卤素（氟 溴 碘 等元素）的基材，因为溴在燃烧时会产生有毒的气体，环保要求。

5. Tg是玻璃转化温度，即熔点。

6. 电路板必须耐燃，在一定温度下不能燃烧，只能软化。这时的温度点就叫做玻璃态转化温度(Tg点)，这个值关系到PCB板的尺寸耐久性。

由于安防设备类电路板一般是安装在户外或者是24小时不间断运行，因此，安防电路板的散热问题就是首先需要考虑的问题，推荐使用高TG值的PCB基材。我司也是专业的高TG电路板生产厂家，选用优质的高Tg板材，保证产品的质量。

安防PCB快板打样

我司是专业的PCB快板打样厂家，支持单双面PCB24小时快速打样，多层板（4-8层线路板72小时交货）快速打样，欢迎来电来邮咨询询价。
