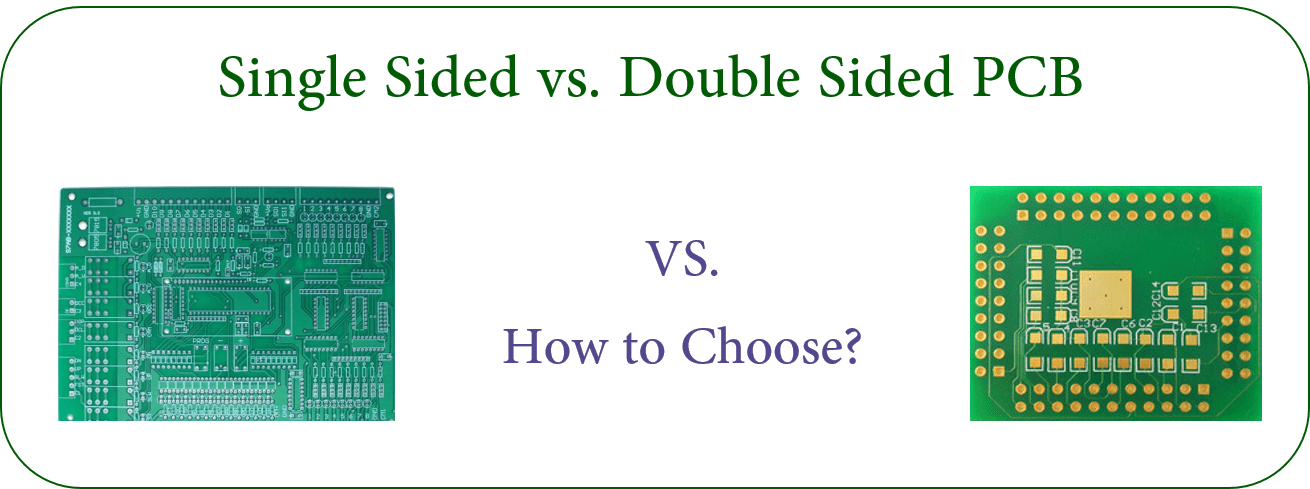

双面电路板与单面PCB板：如何区别与选择？

单面PCB和双面PCB的区别

单面和双面印刷电路板由相同的材料组成：FR-4，一种与环氧树脂混合的玻璃纤维形式。在实际PCB制造过程中，这通常是用铜来提高导电性，然后涂上阻焊膜以进行专业的表面处理。有时，在称为丝印的过程中，工业打印机会在板上打印标记和标签。

双面PCB板与单面PCB板的区别，在于单面板线路只在PCB板的一面，而双面PCB的线路则可以在PCB板的两个面中，中间用过孔将双面的PCB板线路连接起来。双面PCB板的参数双面PCB板制作与单面PCB板除了制作的流程不一样外，还多一沉铜工艺，也就是将双面线路导通的工艺。

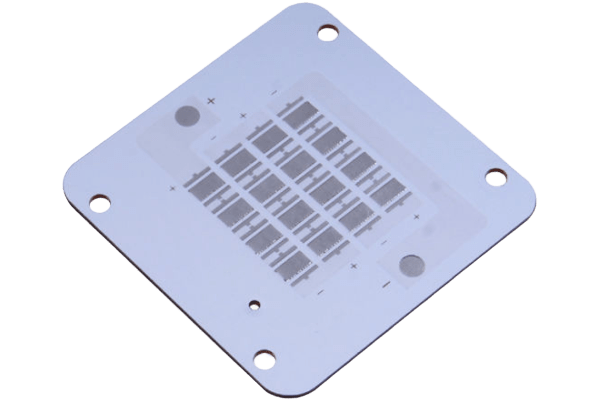

单面铝基线路板

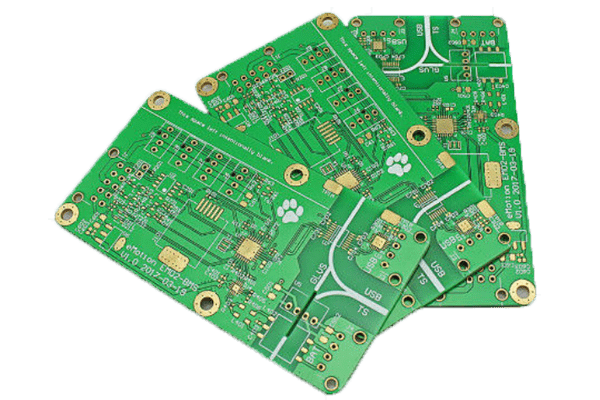

双面PCB板

1、单面印制线路板通常是采用单面覆铜箔层压板，用网版印刷法或光致成像法在铜表面制作搞蚀线路图形，经化学蚀刻去除多余的铜箔而形成导体图形。

2、双面印制线路板有上下两层导体图形，上下导通孔是靠贵穿孔连通。在印制电路板加工中将贵穿孔的孔壁镀上铜层使上下层导通，双面印制线路板通常是采用双面覆铜箔层压板，用网版印刷法或光致成像法在铜表面制作抗蚀线路图形，经化学蚀刻去除多余的铜箔而形成导体图形。

双面PCB板与单面PCB从外观上基本就能分辨，单面是只有一层而线层的电路板，双面板是有两面布线层的线路板，中间有导通孔，所以这就是单双面板的区别。

单面电路板和双面电路板如何选择

您选择哪种 PCB 取决于您的需要和要求。有时，与双面 PCB 相比，单面 PCB 更适合项目设计，反之亦然。

在为您的项目选择任何 PCB 类型之前，您必须考虑一件事，即单面 PCB 布局比双面 PCB 更难布线。

尽管如此，以下是您应该挑选单面 PCB 而不是其他 PCB 的原因。

如果您是爱好者或学生，并且在家自己动手制作PCB，那么您必须知道，在家开发单面PCB比在家设计双面PCB要舒服得多。

您是制造商，对降低成本并以最经济的工艺生产单面 PCB 非常感兴趣。在价格方面，生产单面PCB比生产双面PCB更经济。

大部分小家电产品都使用单面 PCB，因为它们更可靠、更具成本效益，并且不会影响产品的整体质量。

在单面 PCB 中使用孔技术仍然有缺点和限制，因为导电层、线路和焊盘都留在 PCB 的单面上，但将所有组件组合在一个地方仍然是一种廉价的工艺。
