PCB电路板测试方法有哪些不同类型?
发布日期:2021-10-12
测试印刷电路板是印刷电路板制造过程中必不可少的步骤,特别是在PCB打样以及PCB批量生产前。
如果不测试PCB,则存在巨大风险,而且您的产品很可能在投放市场后会遇到很多问题。发生故障的电子产品甚至会对消费者造成伤害。
线路板厂在PCB生产完成会经过一系列的检查与测试,SMT贴片厂在PCB组装完成后也会用各种方法对PCBA进行测试。
ICT在线测试
在线测试 (ICT) 是一种全自动测试方法。它也被称为钉床测试,因为该方法类似于钉床。
在ICT中,PCB被压在一块探针板上,针头会在预先设计的接入点上测试电路。施加一定量的压力以查看连接是否正常工作。
在线测试是最彻底的测试,需要的时间也最多。正因为如此,此测试的价格很高。
在线测试还可以测试电路板的抗拉强度,以确保焊接牢固且完整。
如果您的电路板在设计时没有考虑到制造,您将无法执行此测试。
AOI自动光学检测
自动光学检测 (AOI) 旨在查看PCB设计与原始原理图的匹配程度。
使用相机(单个 2D 相机或两个 3D 相机)拍摄印刷电路板的照片,然后将电路板与原理图进行比较。
如果电路板或部件与原始计划不匹配,电路板会被标记并发送给技术人员进行审查。
自动光学检测有助于在批量生产之前发现错误,但不应用作主要测试方法。
最好将AOI与飞针、在线或功能测试结合起来。
FCT功能测试
功能测试通常是印刷电路板发货前最后进行的测试之一。这是为了确保产品通电没有任何错误。
组件被整体审查,而不仅仅是电路本身。
如果您希望尽快推出产品,功能测试既乏味又不理想。但这是一项长期投资,可以在未来节省时间和金钱。
功能测试包括X射线检查、显微切片检查、污染测试、可焊性测试、剥离测试和时域反射器测试。

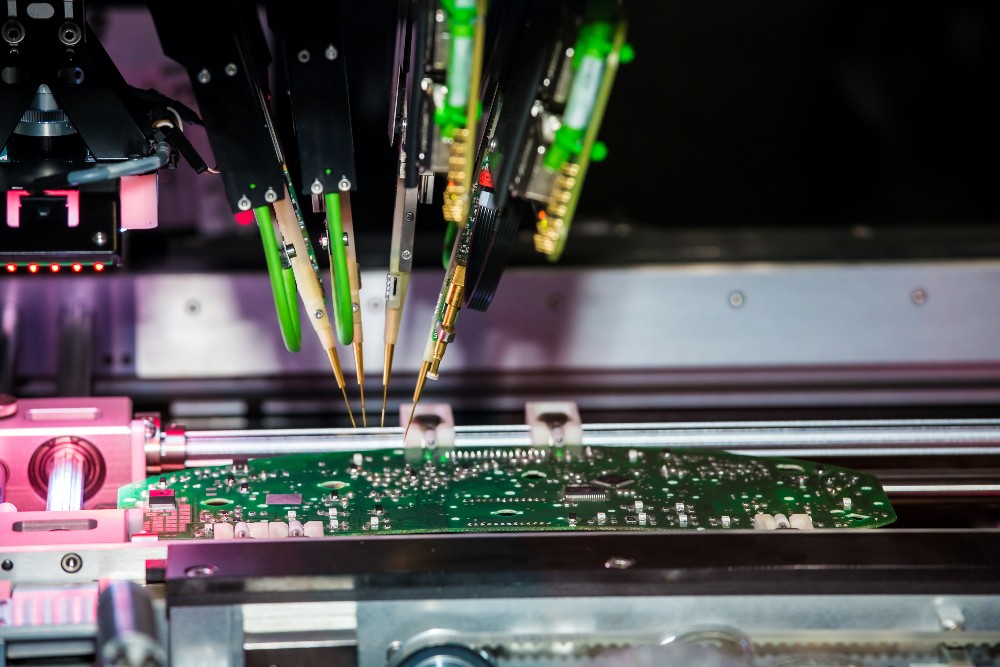

飞针测试
飞针测试是目前比较流行的一种PCB测试方法,而且成本较低。
飞针测试会检查开路、二极管问题、短路、电感、电阻和电容。
飞针测试使用机器控制的探针读取电路板上的元件。该过程是自动化的,探针会穿过PCB的xy网格。
该测试有助于确定需要进行哪些设计更改才能最大限度地提高PCB的尺寸效率。
老化测试
老化测试是在制造的早期发现故障并确定负载能力。
这个过程很紧张,在老化测试期间测试的部件可能会损坏。
该测试以尽可能高的功率水平通过您的电子设备发射电流。整个过程从48小时到168小时不等。
尽管并非每个产品都需要进行老化测试,但它可以帮助防止客户在使用它们时遇到危险的故障。
请务必注意,此类测试会缩短产品的使用寿命。为避免影响使用寿命,请缩短电子产品的测试时间。
确保您的PCB厂家提供测试
无论您选择哪种测试方法,请确保与您合作的PCB制造商提供各种测试选项,以帮助防止您的产品在未来发生灾难。
在您的印刷电路板设计中实施测试不仅可以保护您的客户,还可以节省时间和金钱。
