如何制作PCBA测试架与治具?
发布日期:2022-03-31
在PCBA工厂完成PCBA的贴片与焊接工序后,为了保证成品的焊接质量和电气性能连通性都需要针对这款PCBA制作测试架。
PCBA测试架也叫做测试治具,专门用于对产品的功能、功率校准、寿命、性能等进行测试、试验等。
在制作PCBA测试架时,PCBA工厂需要向测试架制作方提供相应的制作资料才能制作出合格的测试架。
1、制作测试架需要的资料
制作PCBA测试架需要用到的资料包括:Gerber,BOM,材料要求以及PCBA样板等。如果没有样板,只提供Gerber文件其实也是可以完成PCBA测试架的制作的。
测试架制作工厂可以根据Gerber文件中的线路、阻焊、测试点等数据进行制作测试架。
2、PCBA测试治具有哪些分类?
a、ICT测试治具:主要包含电路板的通断、电压和电流数值及波动曲线、振幅、噪音等;
b、FCT测试治具:FCT测试需要进行IC程序烧录,对整个PCBA板的功能进行模拟测试,发现硬件和软件中存在的问题,并配备必要的生产治具和测试架;
c、疲劳测试治具:疲劳测试主要是对PCBA板进行抽样,并进行功能的高频、长时间操作,观察是否出现失效,判断测试出现故障的概率,以此反馈电子产品内PCBA的工作性能。
d、恶劣环境下测试主要是将PCBA板暴露在极限值的温度、湿度、跌落、溅水、振动下,获得随机样本的测试结果,从而推断整个PCBA板批次产品的可靠性。
e、老化测试主要是将PCBA板及电子产品长时间通电,保持其工作并观察是否出现任何失效故障,经过老化测试后的电子产品才能批量出厂销售。
3、PCBA测试治具设计要点
a. 根据测试产品及客户的测试要求选择最合适的治具控制方式进行设计,设计出压板、载板等模块;
b. 治具的压板或者载板在设计时位置一定要精确,不能让产品在测试时被压坏;
c. 测试治具的定位要准确,连接器对接要顺畅;
d. 测试治具都会设计一个盒子,把测试产品置于盒子内,在治具设计时一定要保持盒子的充足空间,盒内的布局一定要合理;
e. 测试治具预留的接口位置应准确、足够且布局合理。
4. PCBA测试治具接线要求
a. 开线口需要开出2mm内,先将电线的开线口加锡及测试锡线位加锡;
b. 焊好的电线不能有摆动及松动现象;
c. 测试架内强弱电线分开整理齐兵用线扎扎好;
d. 电流表和电压表的接头必须要选用万用表表笔安装,不能安装香蕉插头测试电流电压及其他功能,确保操作员的安全;
e. 高频产品机型的连线的信号线必须用屏蔽线将外网确保安全接地;
f. 测试架内有火牛必须将火牛外壳接地;
g. 测试架都要安装保险丝,不能用电线或者其他导线代替,将原插头上的13A保险丝拆除去掉,更换保险丝要注意所测试的机型需要多大的电流,其更换原则由产品工作电流的8-10倍即可。
5、PCBA测试方法
PCBA测试架一般也指FCT功能测试架,需要可提供PCBA板的测试点、测试点之间的标准电压或者电流值、允许误差范围,测试步骤等描述文档。
下图即为测试点文档举例。

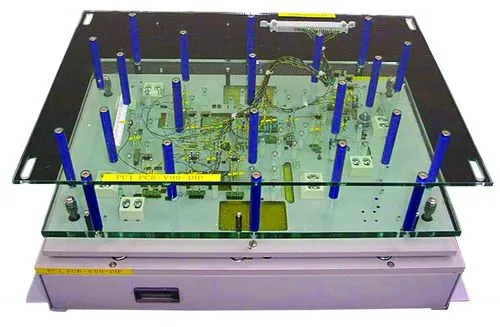

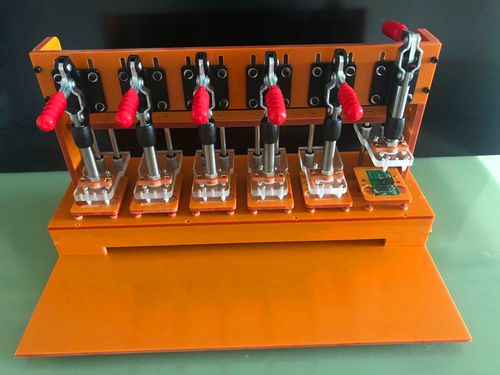

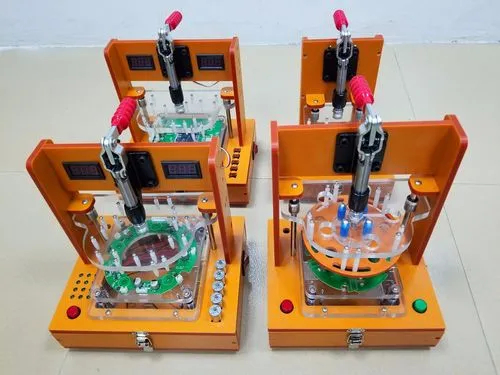

6、下面是已经制作好的PCBA测试架产品。
![]() | ![]() |
![]() | ![]() |
