飞针测试vs测试架测试,PCB测试方式如何选择?

发布日期:2021-09-12

你知道这个是什么吗?

PCB测试架

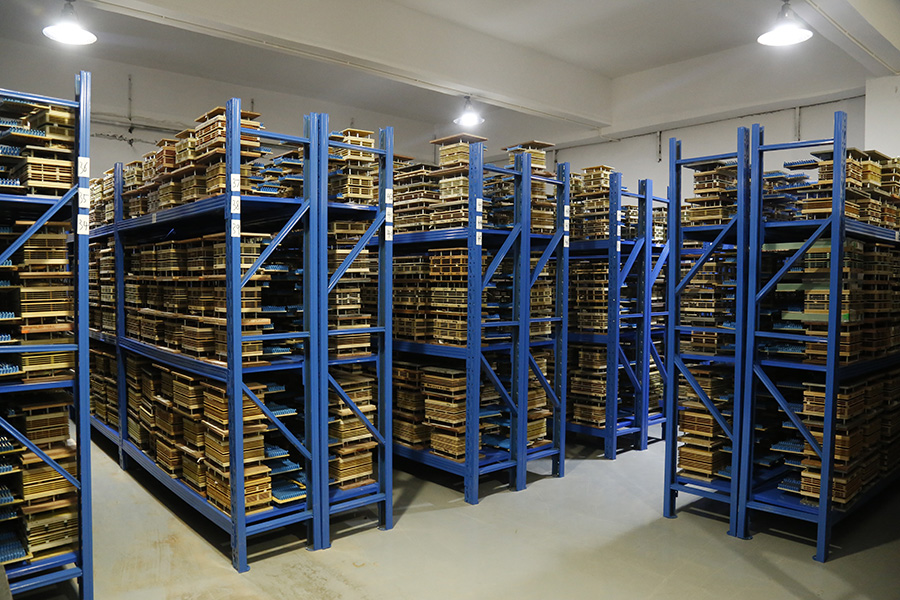

PCB测试架存放室

我们都知道PCB电路板在生产过程中,难免因外在因素而造成短路、断路及漏电等电性上的瑕疵,所以线路板厂家为了保证产品的品质,电路板在出厂前必须进行严格的检测。


PCB检测方式主要分为飞针测试和测试架测试两种。


什么是飞针测试?

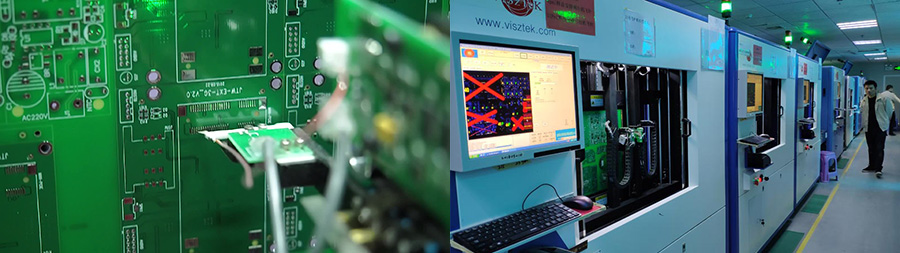

PCB飞针测试和飞针测试车间

PCB飞针测试和飞针测试车间

飞针测试是利用4到8个探针对线路板进行高压绝缘和低阻值导通测试,测试线路的开路和短路,不需要专门做测试治具。飞针测试是直接将PCB板装到飞针测试机上,然后运行测试程序即可测试。飞针测试的优点在于其测试方法和操作流程极为方便,节约了测试成本,减去了制作测试架的时间,提高了出货的效率,适合PCB小批量的生产及PCB打样


什么是测试架测试?

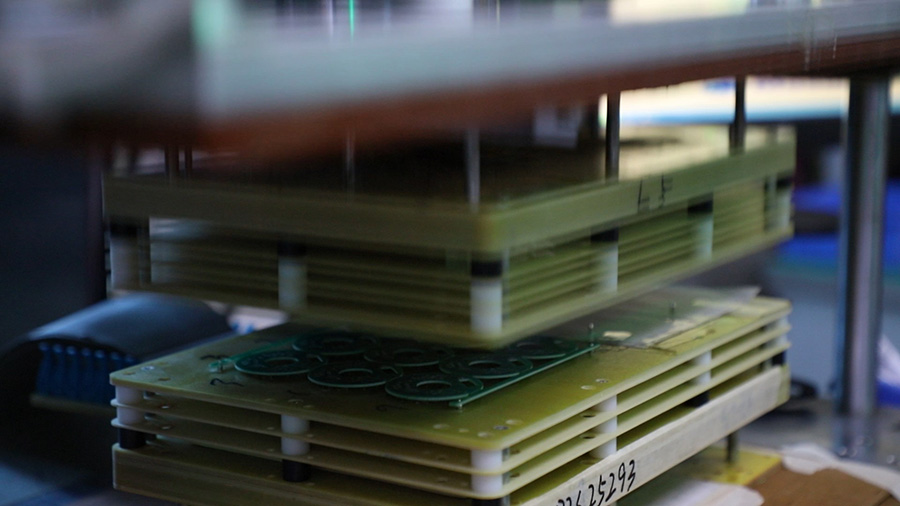

PCB测试架-自动测试机

PCB测试架-自动测试机

测试架是针对PCB批量生产进行通断测试而做的专门的测试夹具。测试架制作成本较高,但测试效率高,且返单不收费,也节省了客户的成本。


两种测试方法不同,机器设备也是不相同,讲到这里,我们知道文章开头所看到的那个东西原来是测试架。PCB测试架的内部是密密麻麻的导线连着探针,它和飞针测试相比,其实就是一次性把电路板上需要测试的点所对应的探针都做好,测试的时候,上下两端一压即可测试出全板的好坏。
