PCB特殊工艺之树脂塞孔
发布日期：2021-07-14
随着电子产品逐渐向轻、小、薄的方向发展，高精度、高密度、高难度PCB电路板需求增多，促使PCB线路板厂不断创新工艺以满足行业发展。如用户希望使用一项特殊工艺来解决一系列使用绿油塞孔或者压合填树脂所不能解决的问题，便出现了树脂塞孔，下面就来讲讲这项特殊工艺。
什么是树脂塞孔？
在PCB制作过程中通常需要埋孔，树脂塞孔简单来说就是孔壁镀铜之后，用环氧树脂填平过孔，再在表面镀铜。采用树脂塞孔工艺，PCB线路板表面无凹痕，孔可导通且不影响焊接，因此在一些层数高、板子厚度较大的产品上面备受青睐。
PCB塞孔专用永久型塞孔树脂
但由于树脂塞孔所使用的树脂本身特性的缘故，在制作上需要克服很多困难，才能取得良好的树脂塞孔产品的品质。
树脂塞孔与绿油塞孔的区别？
在树脂塞孔工艺未流行之前，PCB生产厂家普遍采用流程较为简单的绿油塞孔工艺，但绿油塞孔经过固化后会收缩，容易出现空内吹气的问题，无法满足用户高饱满度的要求。树脂塞孔工艺使用树脂将内层HDI的埋孔塞住后再进行压合，完美解决了绿油塞孔带来的弊端，且平衡了压合的介质层厚度控制与内层HDI埋孔填胶设计之间的矛盾。树脂塞孔工艺虽在流程上相对复杂，成本较高，但饱满度、塞孔质量等方面较绿油塞孔更具优势。

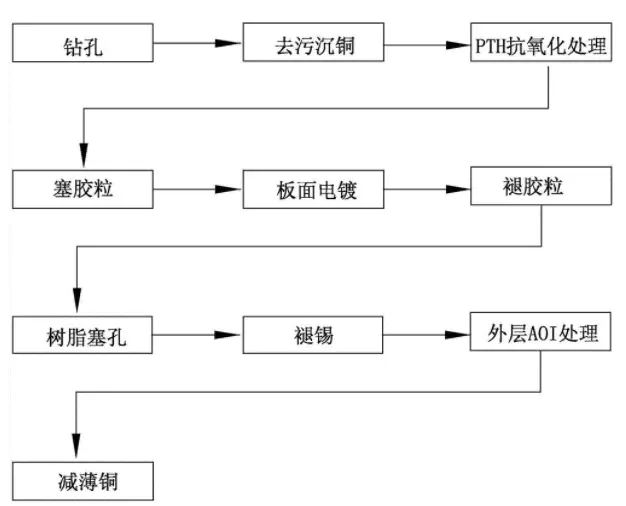

树脂塞孔工艺流程
