双面电路板的焊接方法与注意事项

印刷电路板作为电子元器件的载体，有些元器件需要贴装到电路板上，有些是通过通孔插件的方式与电路板电路连接。焊接在电路板的组装过程中必不可少，有经验的产线工人对不管的单面线路板的焊接还是双面电路板的焊接都非常熟悉。今天我们将讨论双面电路板的焊接技巧与注意事项。

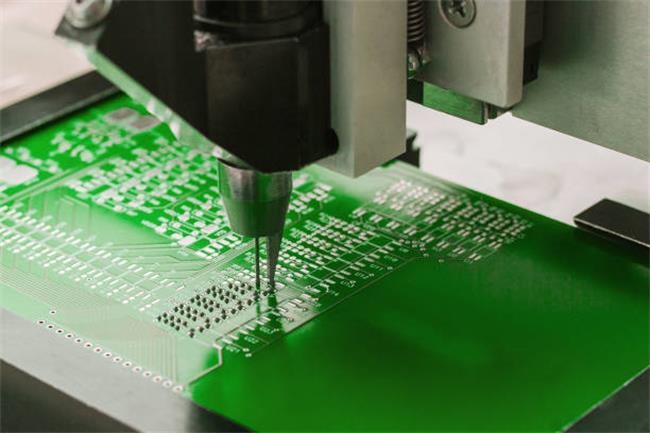

双面电路板特性

在双面电路板焊接之前，我们需要先了解双面电路板的特性。

单面电路板和双面电路板中的区别就是铜的层数不同。双面电路板是电路板两面都有铜，可以通过过孔导通起到连接作用。而单面只有一层铜，只能做简单的线路，所做的孔也只能用来插件不能导通。双面电路板的技术要求是布线密度变大，孔径更小，金属化孔孔径也越来越小。层与层间互连所依赖的金属化孔，质量直接关系印制板可靠性。随着孔径的缩小，原对较大孔径没影响的杂物，如磨刷碎屑、火山灰，一旦残留在小孔里面，将使化学沉铜、电镀铜失去作用，出现孔无铜，成为孔金属化的致命杀手。

电路板焊接技巧

焊电路板技巧1：

选择性焊接的工艺流程包括：助焊剂喷涂，电路板预热、浸焊和拖焊。助焊剂涂布工艺在选择性焊接中，助焊剂涂布工序起着重要的作用。焊接加热与焊接结束时，助焊剂应有足够的活性防止桥接的产生并防止电路板产生氧化。助焊剂喷涂由X/Y机械手携带电路板通过助焊剂喷嘴上方，助焊剂喷涂到pcb电路板焊位置上。

焊电路板技巧2：

回流焊工序后的微波峰选焊，最重要的是焊剂准确喷涂，微孔喷射式绝对不会弄污焊点之外的区域。微点喷涂最小焊剂点图形直径大于2mm，所以喷涂沉积在电路板上的焊剂位置精度为±0.5mm，才能保证焊剂始终覆盖在被焊部位上面。

焊电路板技巧3：

可以通过与波峰焊的比较来了解选择性焊接的工艺特点，两者间最明显的差异在于波峰焊中电路板的下部完全浸入液态焊料中，而在选择性焊接中，仅有部分特定区域与焊锡波接触。由于电路板本身就是一种不良的热传导介质，因此焊接时它不会加热熔化邻近元器件和电路板区域的焊点。

在焊接前也必须预先涂敷助焊剂，与波峰焊相比，助焊剂仅涂覆在电路板下部的待焊接部位，而不是整个pcb电路板。另外选择性焊接仅适用于插装元件的焊接，选择性焊接是一种全新的方法，彻底了解选择性焊接工艺和设备是成功焊接所必需的。

电路板焊接注意事项

1、拿到PCB裸板后首先应进行外观检查，看是否存在短路、断路等问题，然后熟悉开发板原理图，将原理图与PCB丝印层进行对照，避免原理图与PCB不符。

2、PCB焊接所需物料准备齐全后，应将元器件分类，可按照尺寸大小将所有元器件分为几类，便于后续焊接。需要打印一份齐全的物料明细表。在焊接过程中，没焊接完一项，则用笔将相应选项划掉，这样便于后续焊接操作。

焊接之前应采取戴静电环等防静电措施，避免静电对元器件造成伤害。焊接所需设备准备齐全后，应保证烙铁头的干净整洁。初次焊接推荐选用平角的焊烙铁，在进行诸如0603式封装元器件焊接时烙铁能更好的接触焊盘，便于焊接。当然，对于高手来说，这个并不是问题。

3、挑选元器件进行焊接时，应按照元器件由低到高、由小到大的顺序进行焊接。以免焊接好的较大元器件给较小元器件的焊接带来不便。优先焊接集成电路芯片。

4、进行集成电路芯片的焊接之前需保证芯片放置方向的正确无误。对于芯片丝印层，一般长方形焊盘表示开始的引脚。焊接时应先固定芯片一个引脚，对元器件的位置进行微调后固定芯片对角引脚，使元器件被准确连接位置上后进行焊接。

6、贴片陶瓷电容、稳压电路中稳压二极管无正负极之分，发光二极管、钽电容与电解电容则需区分正负极。对于电容及二极管元器件，一般有显著标识的一端应为负。在贴片式LED的封装中，沿着灯的方向为正-负方向。对于丝印标识为二极管电路图封装元器件中，有竖线一端应放置二极管负极端。

7、对晶振而言，无源晶振一般只有两个引脚，且无正负之分。有源晶振一般有四个引脚，需注意每个引脚定义，避免焊接错误。

8、对于插件式元器件的焊接，如电源模块相关元器件，可将器件引脚修改后再进行焊接。将元器件放置固定完毕后，一般在背面通过烙铁将焊锡融化后由焊盘融入正面。焊锡不必放太多，但首先应使元器件稳固。

9、焊接过程中应及时记录发现的PCB设计问题，比如安装干涉、焊盘大小设计不正确、元器件封装错误等等，以备后续改进。

10、焊接完毕后应使用放大镜查看焊点，检查是否有虚焊及短路等情况。

11、电路板焊接工作完成后，应使用酒精等清洗剂对电路板表面进行清洗，防止电路板表面附着的铁屑使电路短路，同时也可使电路板更为清洁美观。
