电路板中的电容是如何工作的？
发布日期：2021-07-21
首先讲一下电路和电容器。

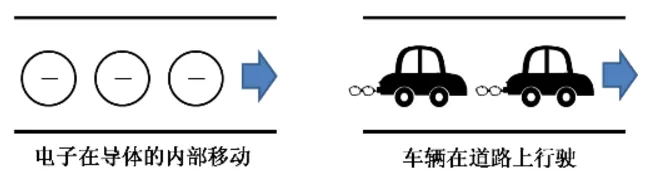

电路是道路，电荷是车。
如果将一个电路比作马路的话，电荷的移动就好像车流一样。
阻抗是崎岖的道路。
道路凹凸不平的情况下，车的行驶速度虽然会减慢但还是会向目的地前进。在电路中，阻抗会产生热并发生能耗(焦耳电)。

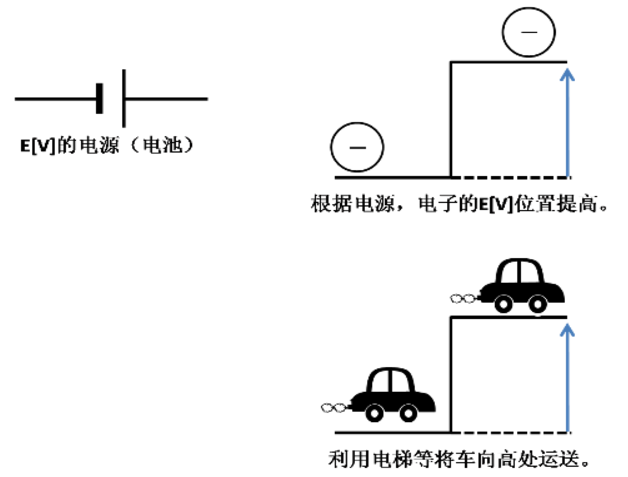

电源(电池)是负载着电位差的装置。
电源是在两端连接负载着E[V]电位差的装置。这与汽车利用电梯，自动地向高为t[m]的位置移动是一个道理。
电容器是什么?
接着就来说一说当电源装上电容器后的情况。
电容器是停车场。

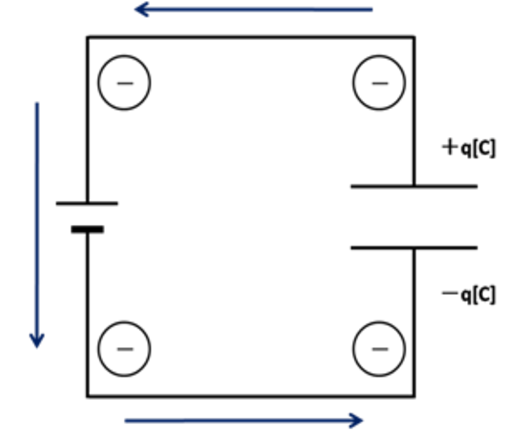

电容器能够储蓄电荷。将电路比作成道路的话，电容器就好比停车场。电路正端和负端必定储蓄着相同的电荷数。
电容有储存电荷的能力。
电容器能储存多少的电荷的标准叫做电容值，电容值由(1)式所示。
由(1)式可知，①电极面积S扩大 ②电极间的距离缩短 ③使用诱电率高的材料，可增大容值。
电容的单位是SI单位系的F(法拉)。将1V电压(电位差)给予某导体，储存1C(库伦)的电荷时，电容值为1F。
电容器的工作
电容器储存的电荷在开关S1为OFF,S2为ON的时候，向负载电流流动。

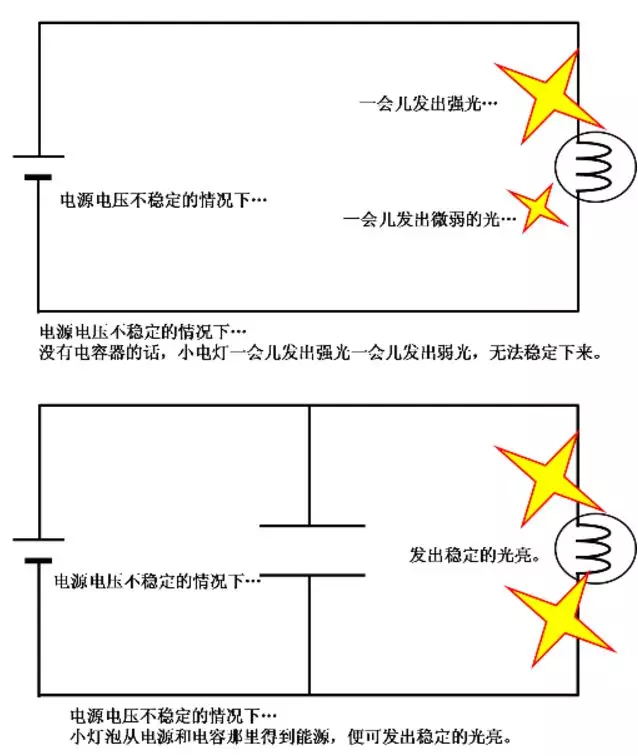

根据电容的状态，电源电压不稳定的情况下，稳定的电灯发光。
电容阻断直流电，仅可通交流电。
电容不可通直流电，如果重复充电、放电，在电容中将会反复流动充电电流和放电电流。
这种现象可通过电容的外观观察电流是否流经电容。
由于这些特征，使得电路中用到许多电容。
配合它的用途，选择适合的产品是有必要的。
