PCB抄板软件有哪些,PCB抄板软件哪个好?

发布日期:2021-07-09

PCB抄板,是在已经有电子产品实物和电路板实物的前提下,利用反向研发技术手段对电路板进行逆向解析,将原有产品的PCB文件、物料清单(BOM)文件、原理图文件等技术文件以及PCB丝印生产文件进行1:1的还原,然后再利用这些技术文件和生产文件进行PCB制版元器件焊接、飞针测试、电路板调试,完成原电路板样板的完整复制。


主要抄板软件有:


1、QuickPcb2005


QuickPcb2005是一款专业的抄板软件,它可以有效地提高PVB抄板工作效率,这也就是所谓的PCB克隆,它可以方便用户进行PCB的设计和复制,支持多种元器件的调用和导出。

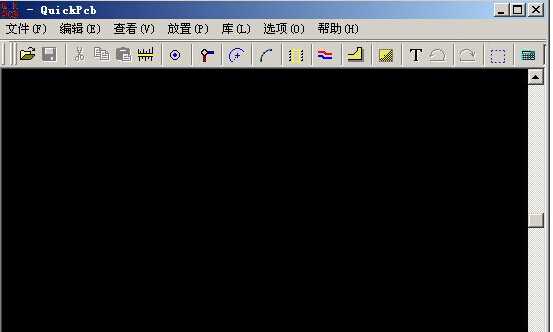

Quickpcb抄板软件界面

主要功能与特点:


1. 放置焊盘、孔、线、弧、过孔、元件、FILL、POLYGON、文字;

2. 各元素属性设置、网格设置;

3. CTRL键自动捕捉网格与元素中心;

4. SHIFT键选择、去选择、剪切、拷贝、删除、旋转、镜像与重复功能;

5. 32层设置功能,缩放显示;

6. 任意设置原点;

7. 设计精度:1mil;

8. 自带B2P格式、可读取BMP、JPG图片,可自动BMP读取分辨率;

9. 调用PROTEL2.5-2.8格式元件库文件;

10. 输出PROTEL2.5-2.8格式文件。


Quickpcb抄板软件的下载与相关教程请自行上网搜索,找到自己认为核实的下载使用即可。


2、PMPCB


PMPCB是一款彩色抄板软件,也是目前市场上最强劲的彩色抄板软件,其支持系统多,运行速度快,功能强劲,易操作。

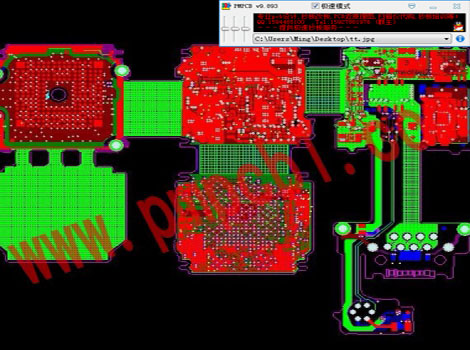

PMPCB抄板软件界面

软件特点:


1. 支持windows 2000以上任意操作系统。

2. 支持Altium Designer软件。

3. 支持区域校对。

4. 支持调用BMP,JPG图片格式。

5. 支持智能双通道绘图。

6. 支持滚轮放大,缩小。

7. 支持键盘映射,使用笔记本用户的福音。

8. 支持亮度,对比度,黑白,底片,水平镜像,垂直镜像调节功能。

9. 采用独特运算方式,支持调用4000DPI ,长宽10000+像素,尺寸300M图片秒速调入。

10 .支持鼠标右键同步拖动底图功能。

11. 支持鼠标中键快捷刷新底图功能。

12. 支持透明度快捷调节功能。

13. 支持一键制作元件功能,解放双手从现在开始。

14. 支持底图自定义偏移微调。

15. 支持mm,mil作绘图单位。

16. 支持mm to mil 互转工具。

17. 常用系统工具集成,方便调用。


PMPCB官网:http://pmpcb.cn/index.html,在这里,你能了解到该抄板软件的介绍,客户端下载以及相关教程等。


3、BMP2PCB


BMP2PCB是图形界面的BMP转PCB软件,用于抄PCB板,转出的文件只能用PROTEL软件打开。

X,Y方向的分辨率是对应扫描的分辨率。保留区的颜色是指要将图片中的什么颜色输出为导线。BMP图象格式不需要为单色完全实现彩色转换。

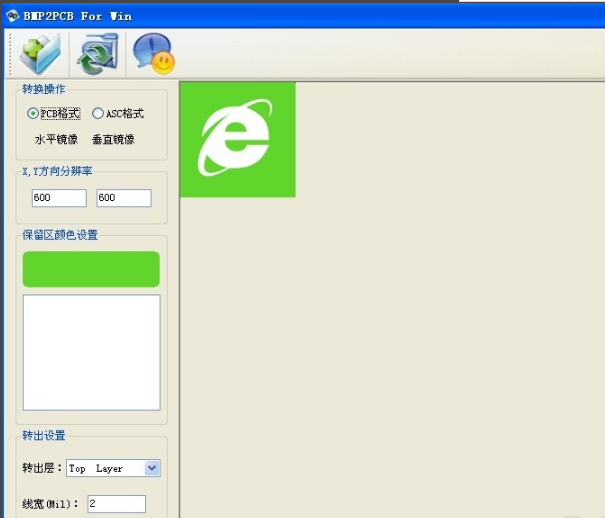

BMP2PCB软件界面

使用说明:


1. 选择需要转换的图片。

2. 用CTRL+左键点图片上需要转出来的颜色这时可以看到颜色值已经添加到颜色列表。(如果需要删除列表中的颜色用CTRL+右键点颜色列表就可以)

3. 点击左上角的”转换”按钮后需要选择一个保存的PCB或ASC文件名然后就会进行转换了。


关于此抄板软件的下载请自行搜索。


比较好用的PCB抄板软件:


QuickPcb2005

该软件全部操作符合大多数设计人员操作习惯,能在很大程度上提升抄板效率,并解除操作人员的检测之苦。抄板的一次性合格率也能进一步得到保证。
