PCB中的金手指是什么?有什么作用?

发布日期:2021-09-13

什么是金手指?

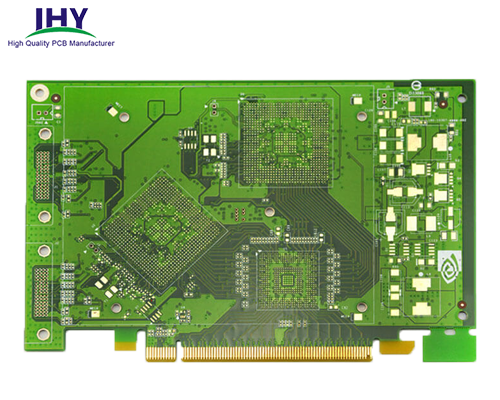

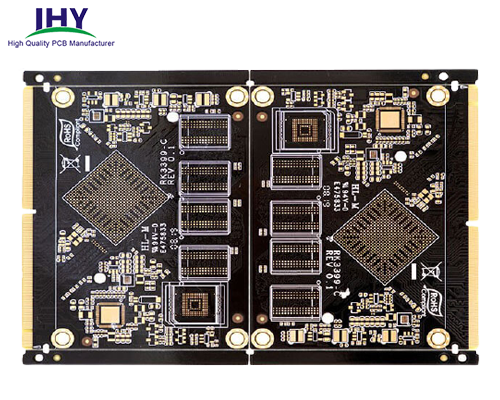

金手指由众多金黄色的导电触片组成

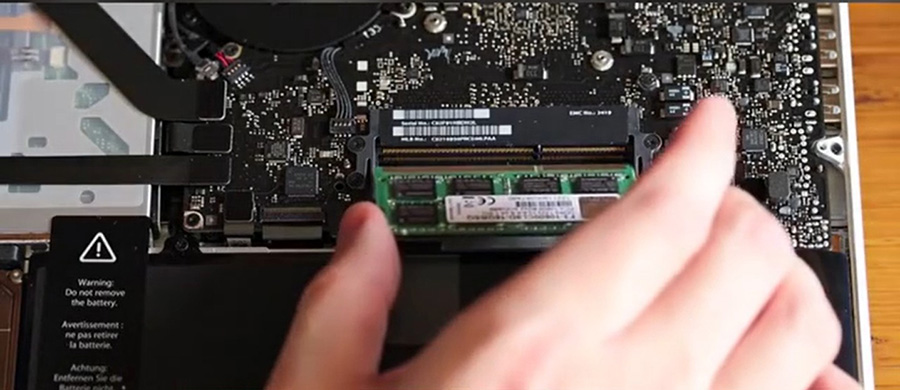

金手指是电脑硬件,比如内存条上与内存插槽之间、显卡与显卡插槽等,所有的信号都是通过金手指进行传递的。金手指由众多金黄色的到点触片组成,因其表面镀金而且导电触片排列如手指状,所以称为金手指。

金手指通常作为电脑硬件,比如内存条与内存插槽之间起到导电与信号传输的作用

金手指实际上是在覆铜板上通过特殊工艺再覆上一层金,因为金的抗氧化性极强,而且传导性也很强。


PCB金手指的分类

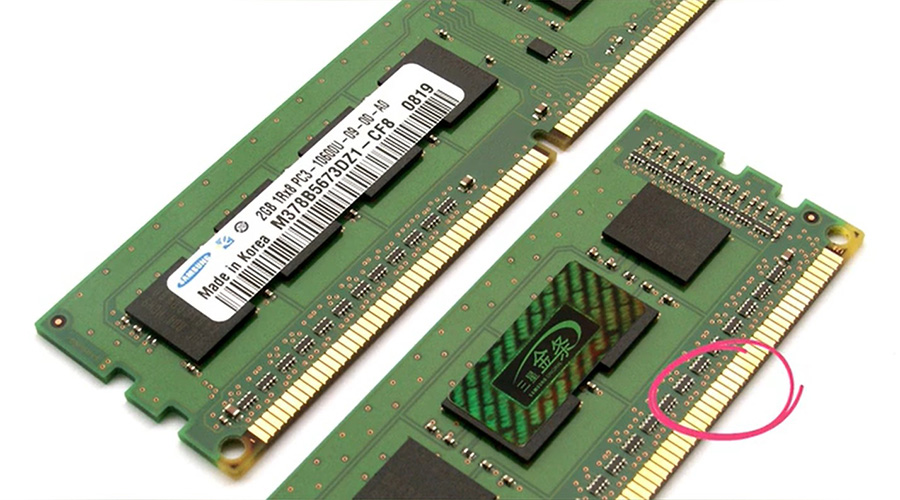

常规金手指(齐平手指),位于板边位置,排列整齐,长度相同;

常规金手指-位于PCB板边,排列整齐,长度相同

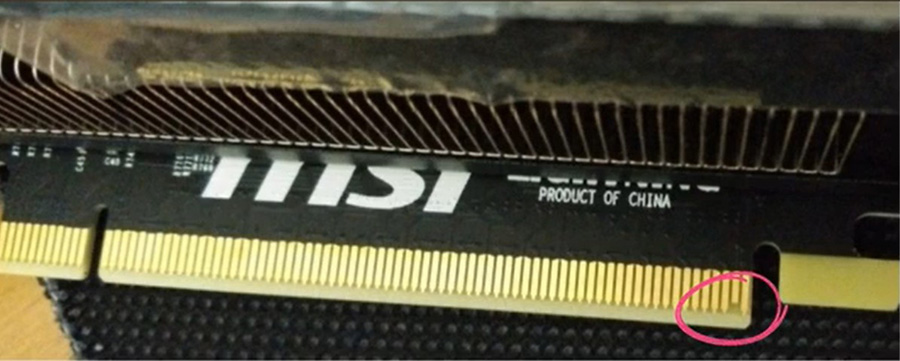

长短金手指(即不平整金手指),位于板边位置长度不一的长方形焊盘;

长短金手指-位于PCB板边位置,长度不一

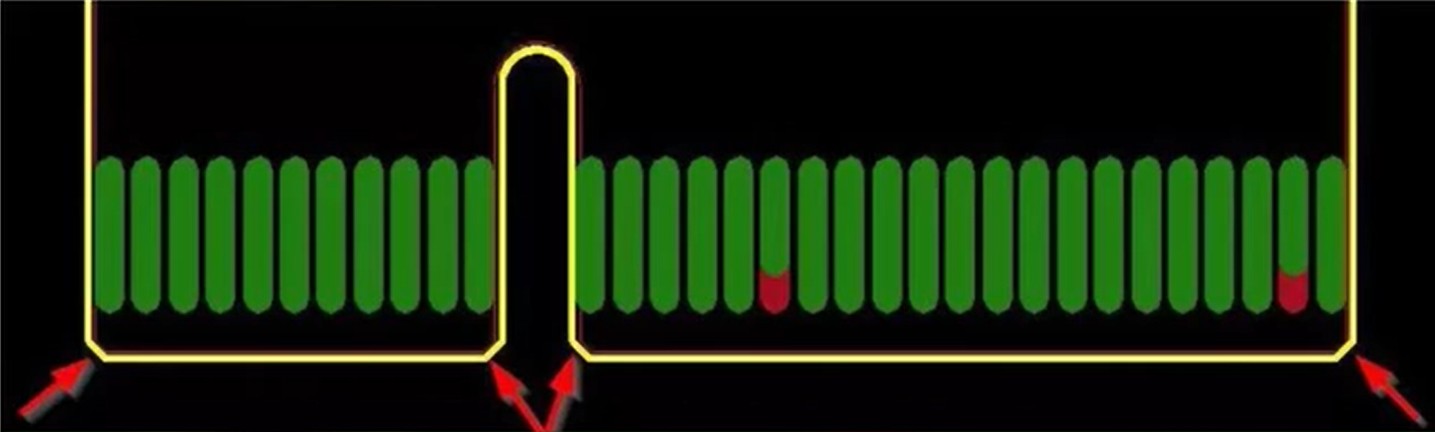

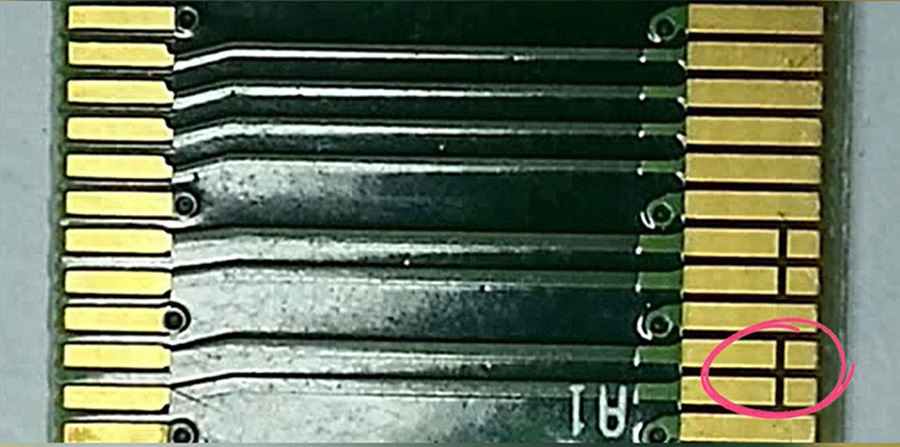

分段金手指(间断金手指),位于板边位置长度不一的长方形焊盘,并前段断开。

分段金手指-位于PCB板边位置,前段断开

金手指PCB设计注意事项


此外,在金手指设计时需要注意的事项有:


1)对于经常需要插拔的PCB板,为了增加金手指的耐磨性,金手指通常需要电镀硬金;对于耐磨性能要求不高的金手指PCB,可以选择整板沉金工艺,具有优越的平整度以及可焊性,适用于有按键位、绑定IC、BGA等设计的高精密PCB板。


2)金手指需要倒角,通常是45°,其他角度如20°、30°等。如果设计中没有倒角,则有问题。

金手指倒角

3)焊盘需要距离手指顶端最小距离14mil,建议设计时焊盘距离手指位1mm以上,包括过孔焊盘。


4)金手指的表层不要铺铜,内层所有层面需要做削铜处理。通常削铜宽度大3mm金手指的阻抗会比较低,削铜可以减小金手指和阻抗线之间的阻抗差值,同时,对ESD也有好处
