PCB线路板厂家PCB拼板设计指南-文档下载

发布日期:2021-07-27

什么是PCB拼板?

PCB分为单片出货和拼板出货,拼板,顾名思义就是把几块板子拼在一起,英文专业术语叫做Panelization。对于小尺寸的印制板(长小于150mm,宽小于100mm)需采用拼板技术,以便于PCB生产和装焊。

PCB拼板设计

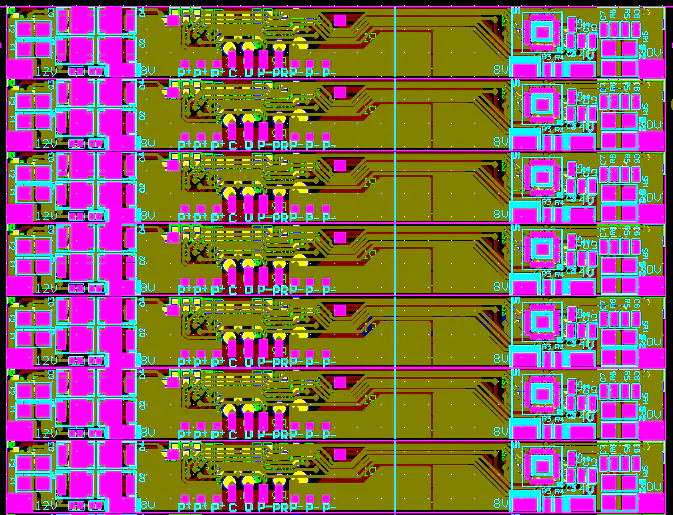

上图为一拼7出

PCB拼板的好处


1)、有些PCB太小,不能满足夹具的要求,生产起来不方便,又很花费时间,生产效率低;

2)、对于不规则形状的PCB板,如果单片出货,会比较浪费基材,拼板则可以减小基材的浪费。总体来说PCB拼板可以节省生产时间,提高生产效率,减少板材的浪费,降低成本,所以很多时候打板可以选择拼板出货。


PCB拼板虽然有着如上的优势和好处,但是依然也存在着如下的缺点


1)、增加工时

PCB拼板虽然有诸多优点,但等到所有的PCBA组装作业完成,还是得再把它裁切(de-panel)成单板,多了一道制程,也就多了工时,也增加运送撞件的风险。


2)、影响锡膏印刷

有些板子上面如果有细间脚与0201等过小零件,拼板的数目不可以太多,因为单板与单板之间是有公差的,如果拼板太多,可能会造成公差大到无法满足锡膏印刷的精准度要求,最后锡膏印偏,焊锡出问题。


3)、变形问题

有些太薄的PCB也不建议拼板数目过多,因为PCB越薄变形量就越大,拼板数太多变宽,贴片打件与过回焊炉都是一种考验。当然这方面可以用过炉载具或全程载具来克服,只是得考虑载具的费用与增加的人工成本。


PCB拼板的布局和连接方式

1. PCB拼板布局


拼板设计首先考虑的是小板如何摆放,拼成较大的板,考虑如何拼最省材料、最有利于提高拼板后的PCB刚度以及更有利于生产分板。关于拼板尺寸,建议以拼板后最终尺寸接近理想的尺寸(长200mm~350mm,宽150mm~250mm)为拼板设计的依据,过大,焊接时容易变形。


2. PCB拼板的连接方式


拼板的连接方式主要有双面对刻V形槽、长槽孔加小圆孔(俗称邮票孔),视PCB的外形而定。


(1)双面对刻V形槽拼板方式


V形槽适合于分离边为一直线的PCB,如外形为矩形的PCB。目前SMT板应用较多,特点是分离后边缘整齐,加工成本低,建议优先选用。


使用双面对刻V型槽的方式拼板时,印制板上离V-CUT线2.54mm[100mil]区域内不能有元器件。离V-CUT线距离大于2.54mm[100mil],小于12.7mm[500mil]区域内的元器件高度不能超过8mm[314.96mil]。整个印制板的元器件高度不能超过20mm[787.4mil]。


(2)长槽孔加圆孔(邮票孔)的拼板方式


适合于各种外形的子板的拼板。由于分离后边缘不整齐,对采用导槽固定的PCB一般尽量不要采用。长槽宽应大于2mm(78.74mil),槽长25 mm(984.25mil)~80 mm(3149.6mil),槽与槽之间的连接桥一般为5 mm(196.85mil)~7 mm(275.59mil),板边应放置3~4个折断孔。


连接桥设计时应考虑拼版分离后边缘是否整齐、分离是否方便、生产时刚度是否足够。拼板分离后为了使其边缘整齐,一般将分离孔中心设计在子版的边线上或稍内处。

PCB拼板

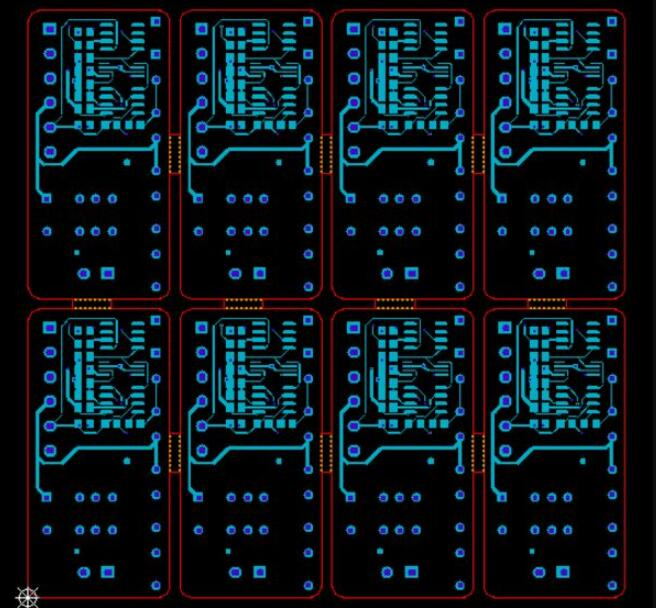

上图为一拼8出设计

10个PCB拼板的规范标准


01.PCB拼板的外框(夹持边)应采用闭环设计,确保PCB拼板固定在夹具上以后不会变形。


02.PCB拼板宽度≤260mm(SIEMENS线)或≤300mm(FUJI线);如果需要自动点胶,PCB拼板宽度×长度≤125 mm×180 mm。


03.PCB拼板外形尽量接近正方形,推荐采用2×2、3×3……拼板;但不要拼成阴阳板。


04.小板之间的中心距控制在75mm~145mm之间。


05.设置基准定位点时,通常在定位点的周围留出比其大1.5mm的无阻焊区。


06.拼板外框与内部小板、小板与小板之间的连接点附近不能有大的器件或伸出的器件,且元器件与PCB板的边缘应留有大于0.5mm的空间,以保证切割刀具正常运行。


07.在拼板外框的四角开出四个定位孔,孔径4mm±0.01mm。孔的强度要适中,保证在上下板过程中不会断裂。孔径及位置精度要高,孔壁光滑无毛刺。


08.PCB拼板内的每块小板至少要有三个定位孔,3≤孔径≤6mm,边缘定位孔1mm内不允许布线或者贴片。


09.用于PCB的整板定位和用于细间距器件定位的基准符号,原则上间距小于0.665mm的QFP应在其对角位置设置。用于拼版PCB子板的定位基准符号应成对使用,布置于定位要素的对角处。


10. 大的元器件要留有定位柱或者定位孔,重点如I/O接口、麦克风、电池接口、微动开关、耳机接口、马达等


更多关于PCB拼板指南请参见下载资料。

PCB拼板设计指南.pdf
