PCB多层线路板多用于哪些地方?
发布日期:2021-07-27
今天,我们一起来学习一下关于PCB多层线路板一般用于哪些地方,以及印制电路板的分类,包括详细介绍单面线路板,双面线路板,和多层线路板的用处及其特点。
PCB线路板的分类
PCB线路板按叠层层数来分,分成单面线路板,双面线路板,和多层线路板三大类。
单面线路板是最基础和最简单的一种印制电路板,电路板上的电子元器件集中布局在其中一面,导电线路则集中在另一面上。由于导电线路只出现在其中一面,因此就称这类PCB称为单面线路板。单面线路板一般制作简易,制作成本较低,其缺陷就是没法无法完成较为复杂的线路设计以及较为高端的电子终端产品上。

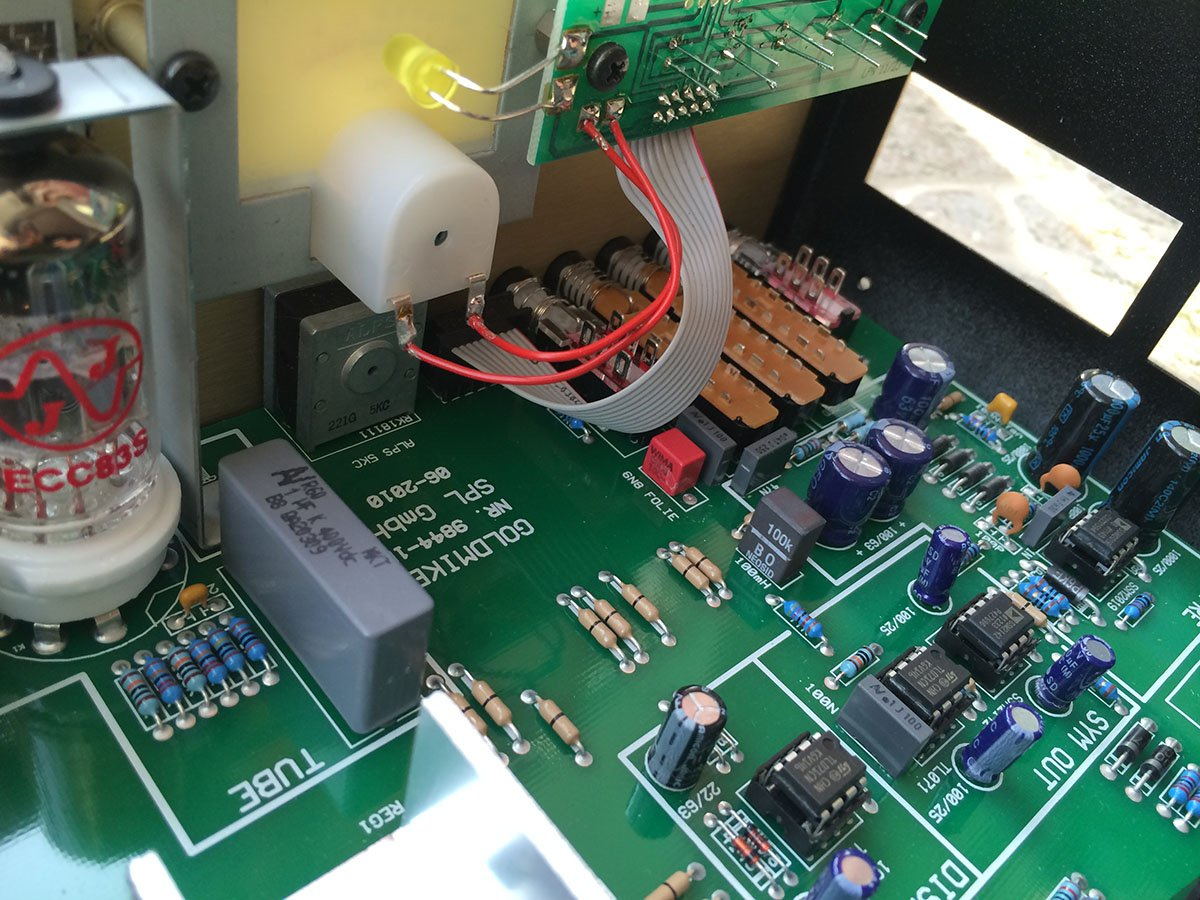

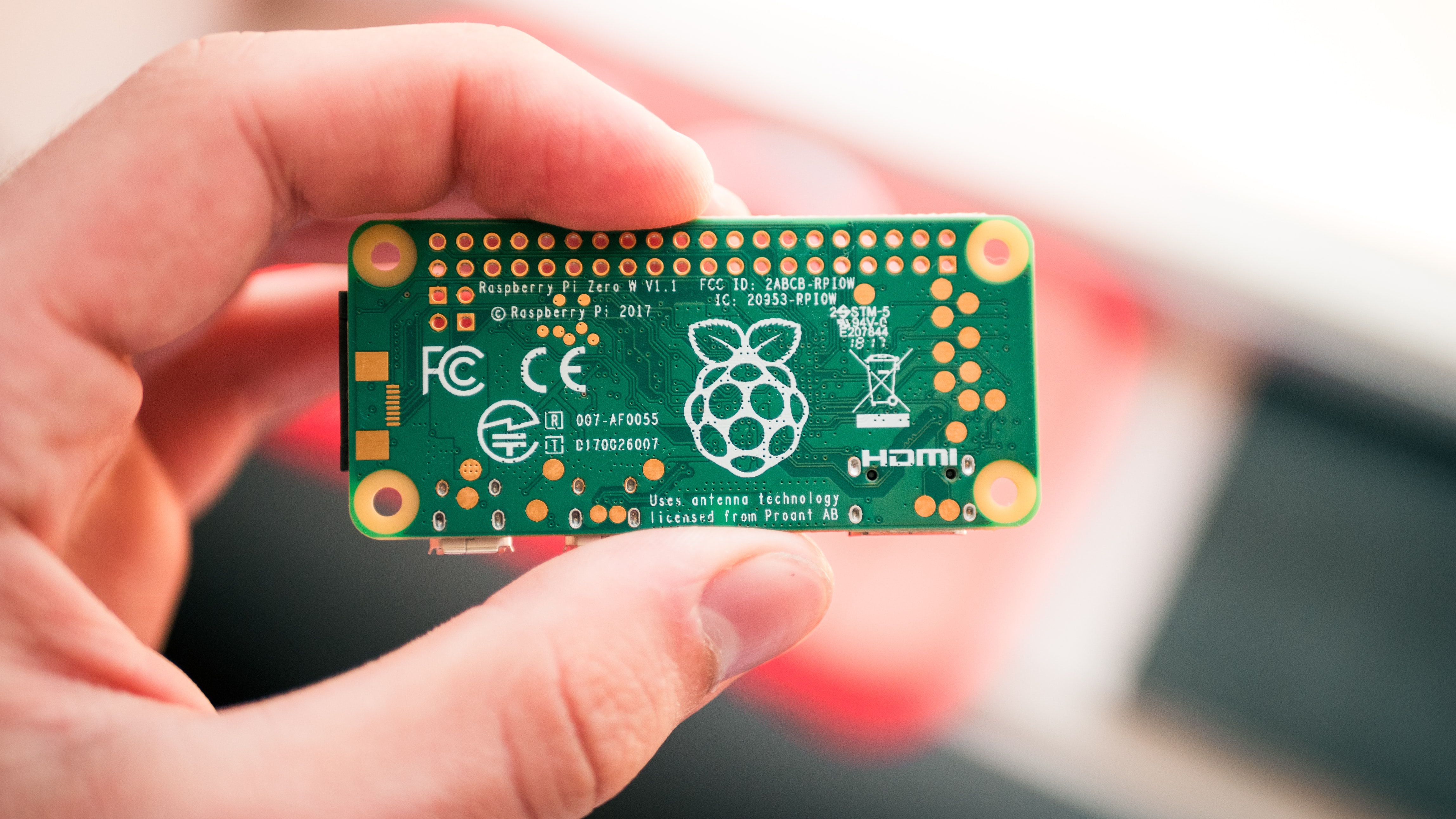

双面线路板是单面线路板的拓展和进步,当单面走线无法完成较为复杂的线路设计时,就需要应用双面线路板了。双面线路板也叫双层线路板,其两面都有布线,而且能够根据焊盘来通断双层中间的路线,使之产生所必须的电气以及数据连接。

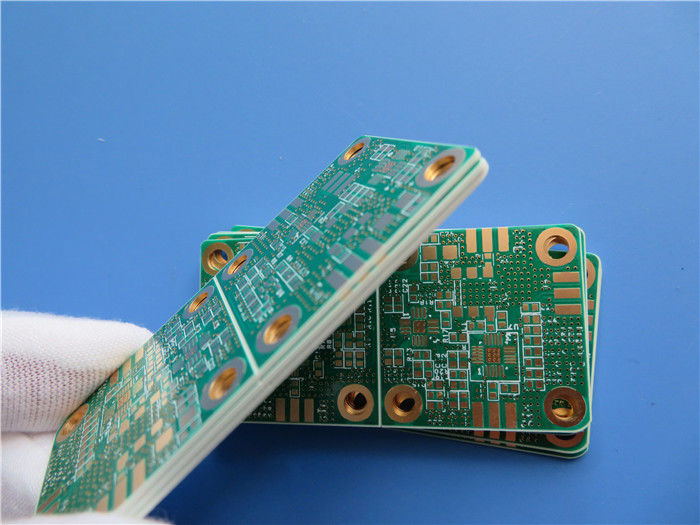

多层线路板就是指具备三层以上的导电性图型层与其间的绝缘层材料以间隔压层而成,且其间导电图层按要求互联的PCB板。多层PCB线路板是电子器件信息科技向高速运行、智能、大空间、小容积、薄形化、轻量方位发展趋势的产物。
PCB线路板按特点来分得话分成柔性线路板,也叫软板(FPC),硬板(PCB),软硬结合板(FPCB)。
双层PCB线路板和单面PCB线路板如何判断?
1、拿起來对着灯光照,里面层芯是不透的,也就是全是黑的一片,便是多层板,相反便是单双面线路板,而单面线路板,仅有一层路线,孔里边沒有铜。双面线路板的便是正反两面都是有路线,孔内有铜。
2、最本质的差别便是路线叠加层数不一样:
单面PCB线路板仅有一层路线(铜层),全部孔全是非金属化孔,无电镀工艺步骤。
双面PCB线路板有双层路线(铜层),有金属化孔和非金属化孔,有电镀工艺步骤。
3、PCB线路板分成单面PCB线路板,双面PCB线路板和多层PCB线路板,多层PCB线路板就是指三层及之上叠加层数的PCB线路板。多层PCB线路板的加工工艺上面在单双面线路板的基本上再加内压层合的制做工艺流程。三者分辨的方法还可以用切片法进行区分。
PCB电路板的应用
而随着印制电路板行业的迅速发展,其在医疗设备、工业设备、照明以及汽车和航空航天工业中都有着重大的作用。
1:PCB在医疗设备中的应用
如今医学科学的飞快进步与电子行业快速发展是息息相关的。很多的微生物设备及其它设备都是单独基础PCB,如:pH计,心跳传感器,温度测量,心电图机、脑电图机,核磁共振成像仪,X射线,CT扫描,血压机,血糖水平测量设备,培养箱等一些医疗设备。
2:PCB在工业设备中的应用
PCB广泛的使用于制造业,特别是那些拥有高功率机械设备的行业,这些设备靠高功率运行且需要高电流的电路驱动。因此,要在PCB上层压了厚厚的铜层,这与复杂的电子PCB不同,这些高功率PCB的电流高达100安培。这在电弧焊,大型伺服电机驱动器,铅酸电池充电器,军用工业,服装棉花机等应用中格外重要。
3:PCB在照明中的应用
我们看到周围的LED灯和高强度LED,这些小型LED可提供高亮度的光,是安装在基于铝基板的PCB上。铝具有吸收热量并在空气中消散的特性。因此,由于高功率,这些铝线路板通常用于LED灯电路中等和高功率LED电路。
4:PCB在汽车和航空航天工业中的应用

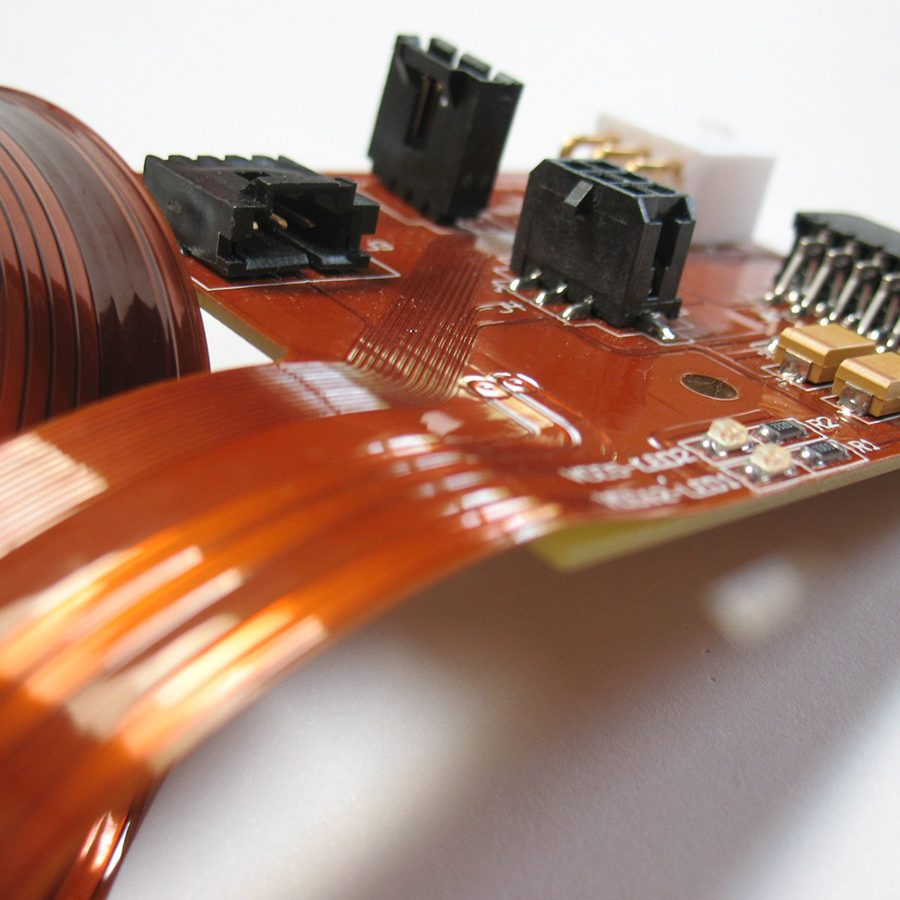

我们最为常见的飞机和汽车运动时产生的混响,使用了一种名为Flex PCB的PCB,是为了满足这些高力振动,让PCB变得灵活。柔性PCB重量轻,但可以承受高振动,因为其重量轻,所以可以减少航天器的总重量。
即使在狭窄的空间内,柔性PCB也可以进行调整,这是其占据的很大的一个优势。这些柔性PCB用作连接器,接口,即使在紧凑的空间中也可以组装,如:面板后面、仪表板下面等。
什么产品中用双面PCB板,什么产品中用PCB多层板?
关键看特性要求,例如是否能完成抗干扰性、走线、EMC层面的要求等特性,双面板PCB能够完成,就不用PCB多层板。
PCB双面线路板和单面线路板哪个好?
在生活中PCB多层线路板是现阶段运用的最多的PCB线路板种类,那么多层PCB线路板有哪些运用优势:
多层PCB线路板的运用优势:
1、安装相对密度高、体型小、品质轻,考虑电子产品轻微型化要求;
2、因为安装相对密度高,各部件(包含电子器件)间的联线降低,安装操作,可信性高;
3、因为图型具备可重复性和一致性,降低了走线和安装的错漏,节约了机器设备的检修、调节和查验时间;
4、能够提升走线叠加层数,进而增加了设计方案协调能力;
5、能组成具备一定特性阻抗的电源电路,可产生点对点传输电源电路;
6、可设定电源电路、等效电路屏蔽掉层,还可设定金属材料芯排热层以考虑屏蔽掉、排热等特殊作用必须。
伴随着电子信息技术的持续发展趋势和电子计算机、诊疗、航空公司等制造行业对电子产品规定的持续提升,线路板顺向容积变小,品质缓解,相对密度提升的方位发展趋势。
单、两面PCB板因为受到能用空间的限制,已不太可能完成安装相对密度的进一步的提升,因而就必须考虑到应用叠加层数更多,拼装相对密度高些的多层PCB线路板。多层PCB线路板以其设计方案灵便、平稳靠谱的电气设备特性和优异的经济发展特性,现阶段已广泛运用于电子设备的生产加工中。
