PCB线路板加工流程是怎样的？

PCB印制电路板的生产加工需要经过很多道复杂的工序，每一道都必须严格按照规程标准执行方能保证最后的产品品质，下面我们就一起来看看PCB制程中的每一道流程吧。

第一步：【内层线路】

铜箔基板（通簸基板即我们所称的覆铜板，英文简称CCL）先裁切成适合加工生产的尺寸大小（因此覆铜板出厂时的尺寸是固定大小的，但是PCB线路板的尺寸大小却不一定）。基板压膜前通常需先用刷磨、微蚀等方法将板面铜箔做适当的粗化处理，再以适当的温度及压力将干膜光阻密合贴附其上。将贴好干膜光阻的基板送入紫外线曝光机中曝光，光阻在底片透光区域受紫外线照射后会产生聚合反应，而将底片上的线路影像移转到板面干膜光阻上。撕去膜面上的保护胶膜后，先以碳酸钠水溶液将膜面上未受光照的区域显影去除，再用双氧水混合溶液将裸露出来的铜箔腐蚀去除，形成线路。最后再以轻氧化纳水溶液将功成身退的干膜光阻洗除。

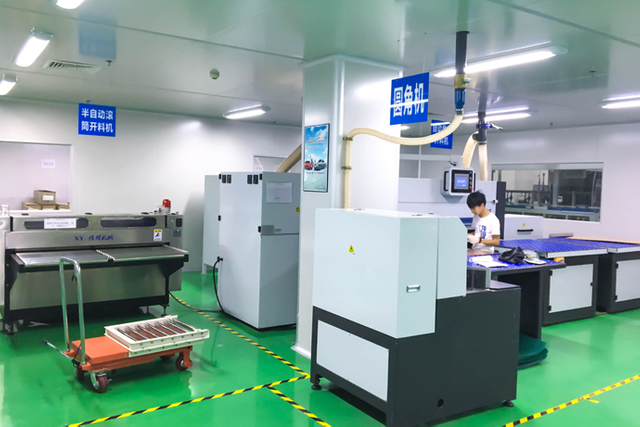

总结起来就是：开料（切料-焗料-锣圆角）→前处理（除油-微蚀-酸洗-热风吹干）→线路蚀刻（显影-蚀刻-退膜-冲孔）→光学检查（光学检查-目检）→内层补线

第二步：【压合】

完成后的内层线路板须以玻璃纤维树脂胶片与外层线路铜箔黏合。在压合前，内层板需先经黑(氧)化处理，使铜面钝化增加绝缘性；并使内层线路的铜面粗化以便能和胶片产生良好的黏合性能。迭合时先将六层线路﹝含﹞以上的内层线路板用铆钉机成对的铆合。再用盛盘将其整齐迭放于镜面钢板之间，送入真空压合机中以适当之温度及压力使胶片硬化黏合。压合后的电路板以X光自动定位钻靶机钻出靶孔做为内外层线路对位的基准孔。并将板边做适当的细裁切割，以方便后续加工。

第三步：【钻孔】

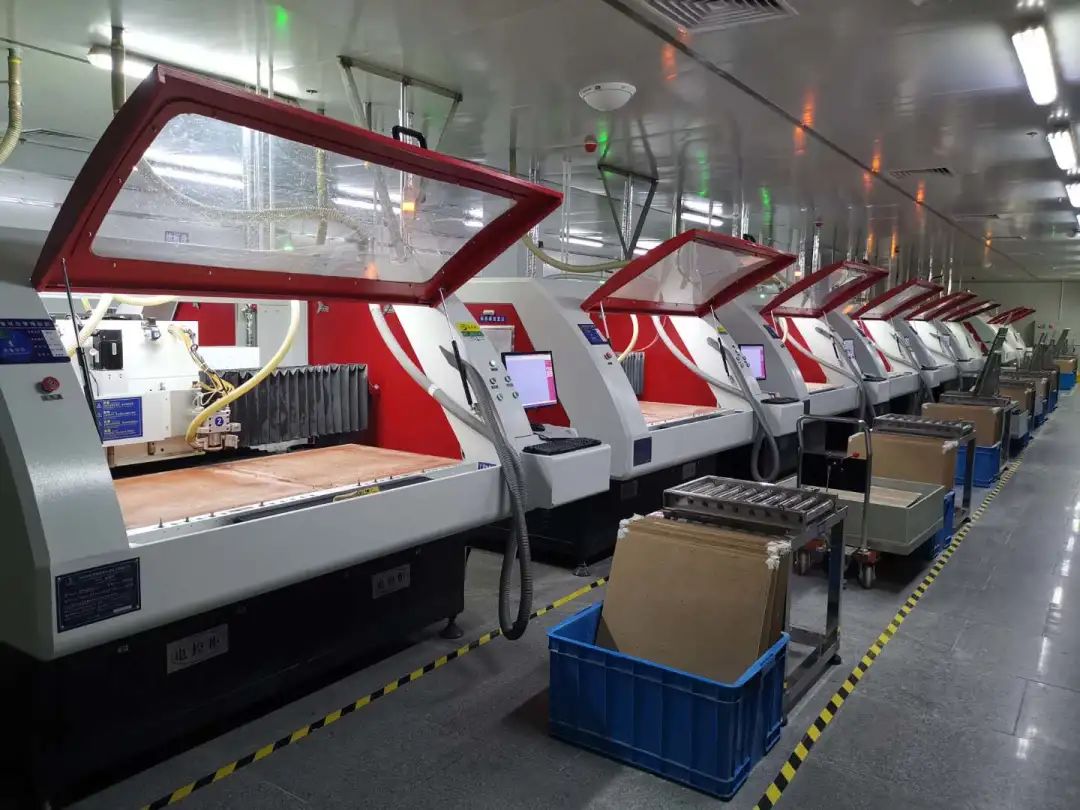

将电路板以CNC钻孔机钻出层间电路的导通孔道及焊接零件的固定孔。钻孔时用插梢透过先前钻出的靶孔将电路板固定于钻孔机床台上，同时加上平整的下垫板(酚醛树酯板或木浆板)与上盖板(铝板)以减少钻孔毛头的发生。

第四步：【镀通孔】

在层间导通孔道成型后需于其上布建金属铜层，以完成层间电路的导通。先以重度刷磨及高压冲洗的方式清理孔上的毛头及孔中的粉屑，在清理干净的孔壁上浸泡附着上锡。

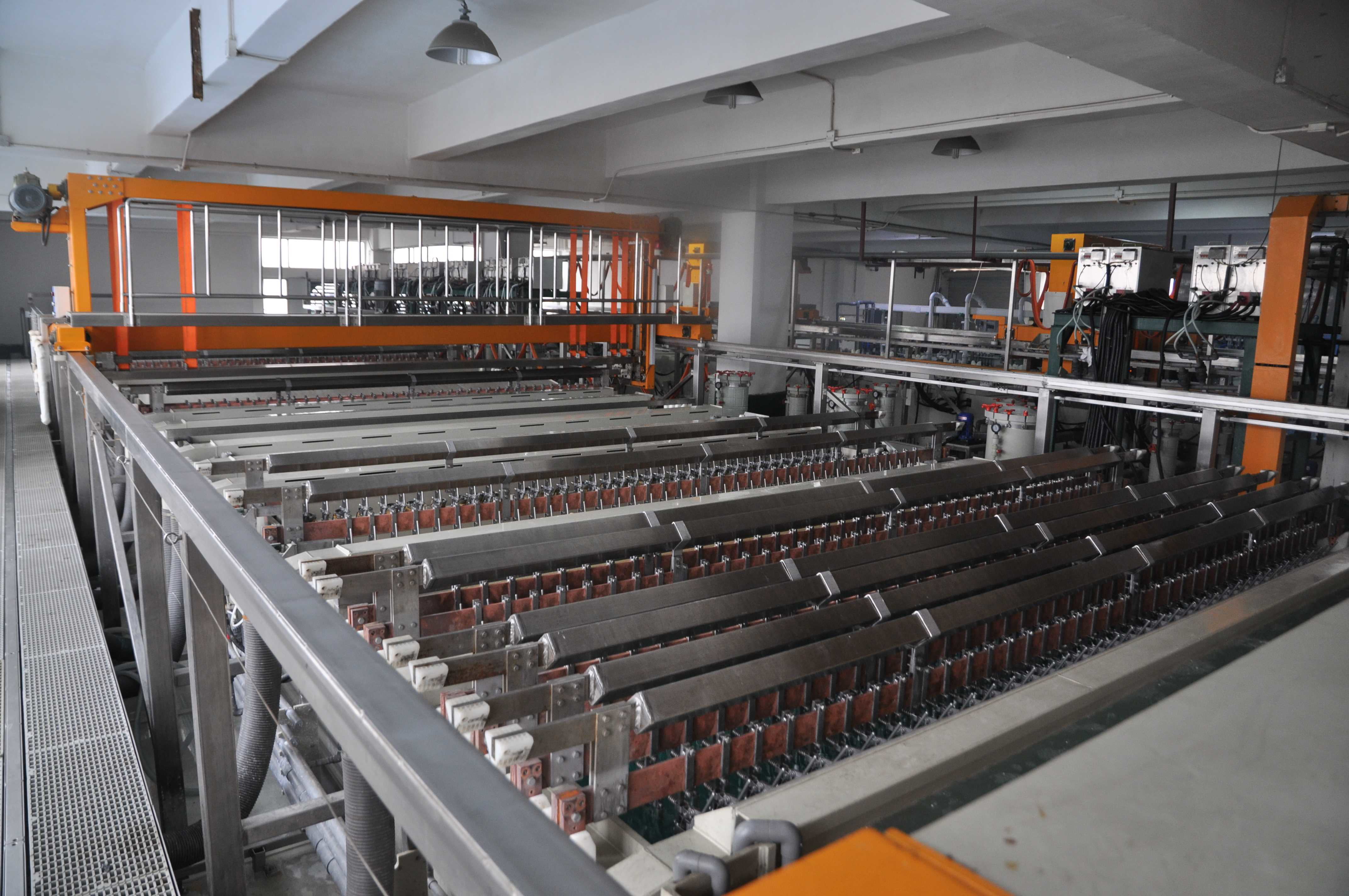

第五步：【一次铜】

钯胶质层，再将其还原成金属钯。将电路板浸于化学铜溶液中，借着钯金属的催化作用将溶液中的铜离子还原沉积附着于孔壁上，形成通孔电路。再以硫酸铜浴电镀的方式将导通孔内的铜层加厚到足够抵抗后续加工及使用环境冲击的厚度。

第六步：【外层线路 二次铜】

在线路影像转移的制作上如同内层线路，但在线路蚀刻上则分成正片与负片两种生产方式。负片的生产方式如同内层线路制作，在显影后直接蚀铜、去膜即算完成。正片的生产方式则是在显影后再加镀二次铜与锡铅(该区域的锡铅在稍后的蚀铜步骤中将被保留下来当作蚀刻阻剂)，去膜后以碱性的氨水、氯化铜混合溶液将裸露出来的铜箔腐蚀去除，形成线路。最后再以锡铅剥除液将功成身退的锡铅层剥除(在早期曾有保留锡铅层，经重镕后用来包覆线路当作保护层的做法，现多不用)。

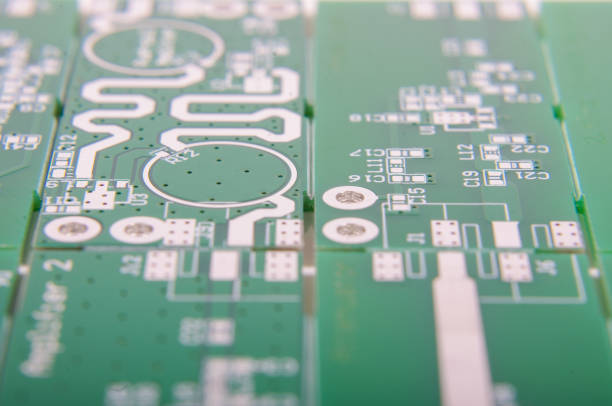

第七步：【防焊油墨 文字印刷】

较早期的绿漆是用网版印刷后直接热烘(或紫外线照射)让漆膜硬化的方式生产。但因其在印刷及硬化的过程中常会造成绿漆渗透到线路终端接点的铜面上而产生零件焊接及使用上的困扰，现在除了线路简单粗犷的电路板使用外，多改用感光绿漆进行生产。

防焊油墨又称阻焊油墨，客户可选的颜色有绿色，白色，黑色，黄色等，但是绿色是绝大多数的选择。

将客户所需的文字、商标或零件标号以网版印刷的方式印在板面上，再用热烘(或紫外线照射)的方式让文字漆墨硬化。

第八步：【接点加工】

防焊绿漆覆盖了大部份的线路铜面，仅露出供零件焊接、电性测试及电路板插接用的终端接点。该端点需另加适当保护层，以避免在长期使用中连通阳极(+)的端点产生氧化物，影响电路稳定性及造成安全顾虑。

第九步：【成型切割】

将电路板以CNC成型机(或模具冲床)切割成客户需求的外型尺寸。切割时用插梢透过先前钻出的定位孔将电路板固定于床台(或模具)上成型。切割后金手指部位再进行磨斜角加工以方便电路板插接使用。对于多联片成型的电路板多需加开X形折断线，以方便客户于插件后分割拆解。最后再将电路板上的粉屑及表面的离子污染物洗净。

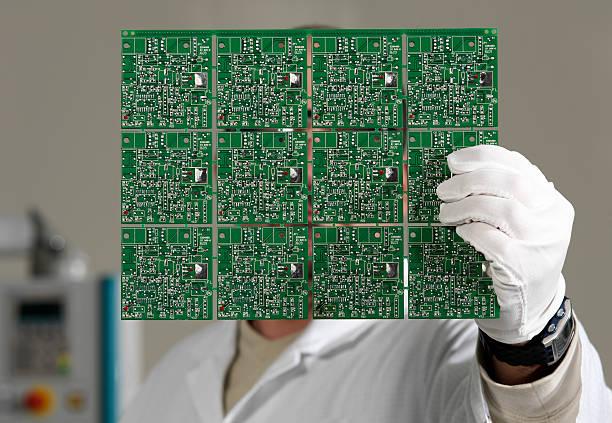

第十步：【检板 包装】

常用包装：PE膜包装、热缩膜包装、真空包装等。
